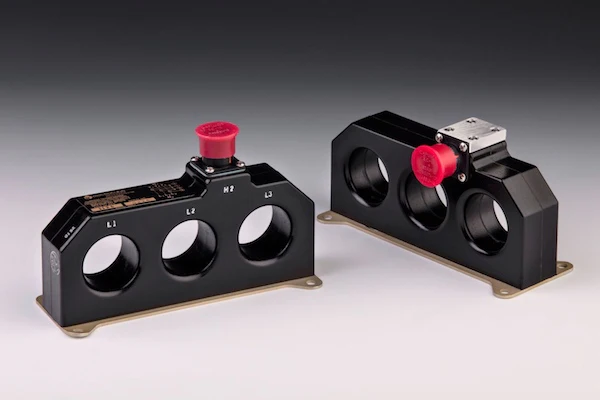

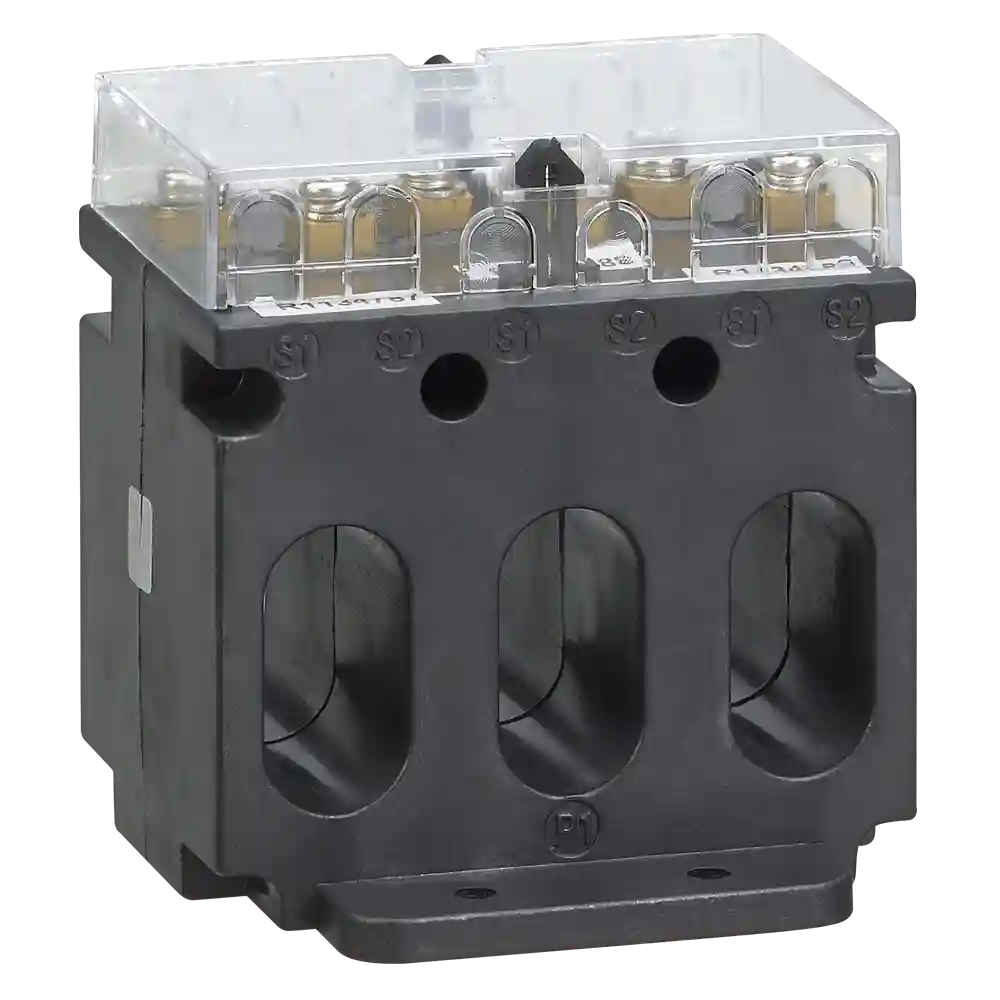

Какие технические характеристики должны быть указаны для трехфазного трансформатора тока?
-
Трехфазный трансформатор тока соответствует стандартам точности, изоляции и испытаний, что обеспечивает надежность измерения мощности в промышленных условиях.

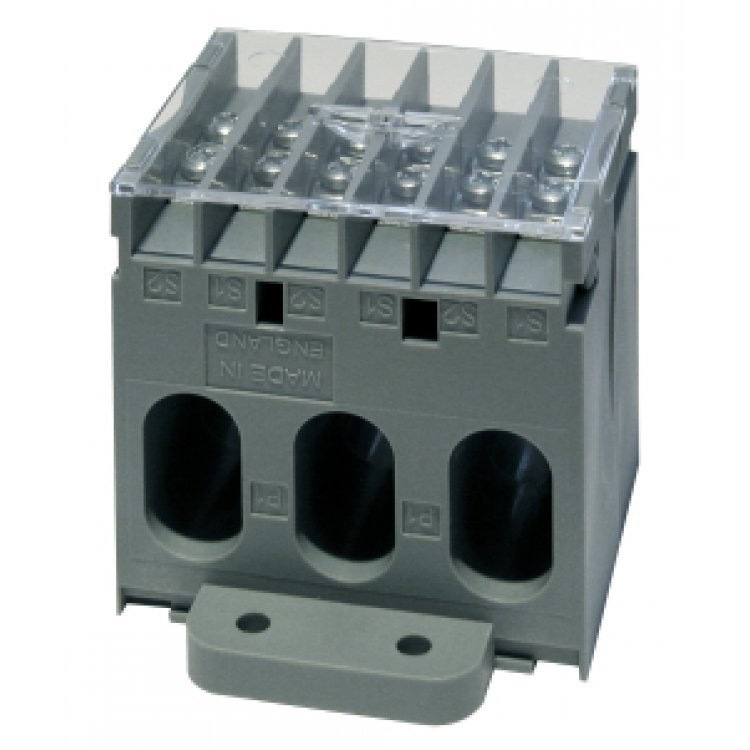

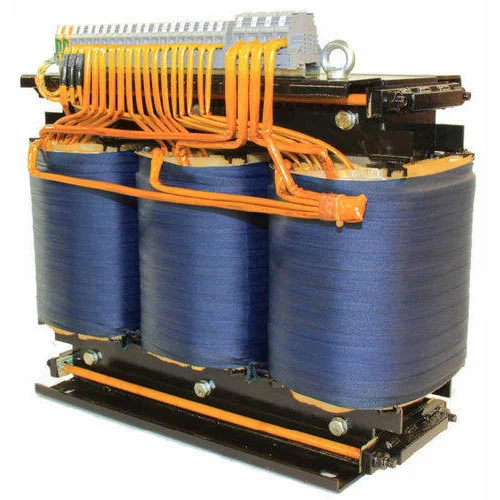

Трехфазный трансформатор тока играет ключевую роль в промышленных системах контроля и защиты электросетей. Он преобразует высокий ток первичной обмотки в стандартизированные значения вторичного тока для измерительных приборов. Инженеры проверяют технические характеристики, чтобы обеспечить стабильную точность сигнала и безопасную интеграцию в систему. На выбор трансформатора влияют тип нагрузки, уровень напряжения и поведение при неисправностях. Промышленные подстанции полагаются на точное преобразование тока для поддержания стабильности сети и защиты оборудования. Правильно подобранный трехфазный трансформатор тока снижает дрейф измерений и повышает долгосрочную эксплуатационную надежность в условиях динамических электрических нагрузок.
Основные электрические параметры, характеризующие работу трехфазного трансформатора тока
Трехфазный трансформатор тока характеризуется ключевыми электрическими параметрами, которые определяют его точность и долговечность. Номинальный коэффициент трансформации, нагрузочная способность и частотная характеристика являются основными критериями оценки.
Номинальный кратковременный тепловой ток гарантирует работоспособность в условиях неисправности. Инженеры также оценивают напряжение в точке перегиба для систем защиты. Работа крупных промышленных систем, таких как масляный силовой трансформатор на 66 кВ, зависит от стабильной обратной связи по току для координации работы реле защиты. Правильная настройка параметров предотвращает насыщение и обеспечивает стабильный выходной сигнал при колебаниях нагрузки и переходных процессах.
Классы точности и стандарты соответствия IEC и IEEE
Классы точности определяют, насколько точно трехфазный трансформатор тока воспроизводит значения первичного тока. Классические классы точности для измерительных целей включают 0,2, 0,5 и 1,0, а классы точности для целей защиты — 5P и 10P. Чем ниже номер класса, тем выше точность. Международные стандарты, такие как IEC 61869 и IEEE C57, определяют допустимую погрешность коэффициента трансформации, сдвиг фаз и пределы рабочих характеристик. Соответствие этим стандартам обеспечивает совместимость между глобальными энергосистемами. Инженеры должны соотносить требования к точности с целями применения, такими как выставление счетов, мониторинг или обнаружение неисправностей, для поддержания целостности системы и стабильности работы.
Требования к теплоизоляции, тепловым и экологическим характеристикам
Конструкция изоляции обеспечивает безопасную работу в условиях высокого напряжения. В трехфазных трансформаторах тока в зависимости от степени нагрузки может применяться изоляция на основе эпоксидной смолы или масляная изоляция. Термостойкость определяет максимальную рабочую температуру при постоянной нагрузке. Правильно подобранная изоляция предотвращает частичные разряды и пробой диэлектрика. Системы среднего напряжения, такие как масляные трансформаторы на 35 кВ, требуют стабильных характеристик изоляции, чтобы выдерживать воздействие окружающей среды и импульсные перенапряжения при коммутации.
На старение изоляции также влияют влажность, загрязнение и высота над уровнем моря. Правильное тепловое проектирование продлевает срок службы и повышает надежность в суровых промышленных условиях.
Механическая конструкция и ограничения по монтажу в промышленных системах

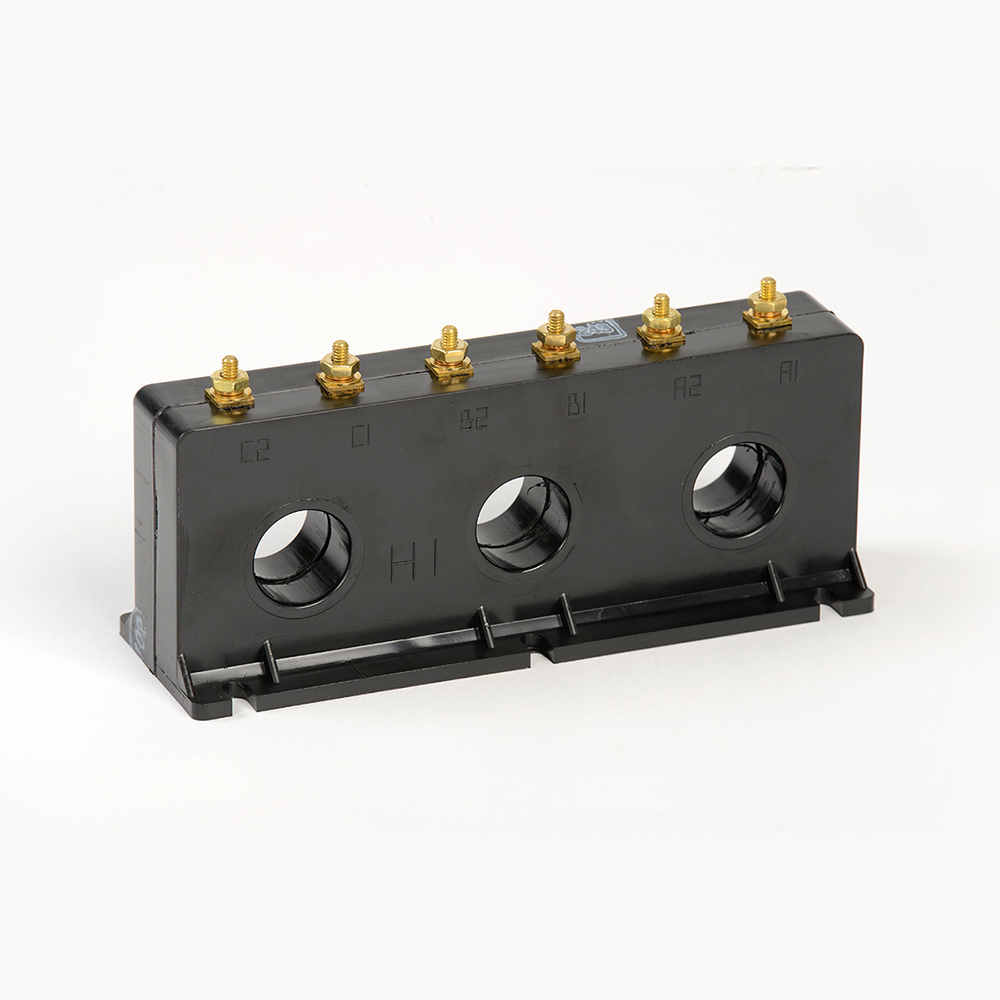

Механическая конструкция определяет, насколько эффективно трехфазный трансформатор тока интегрируется в узлы распределительных устройств или подстанций. Геометрия сердечника, ориентация крепления и расположение клемм влияют на эффективность монтажа. Механическая прочность должна выдерживать электромагнитные силы, возникающие в аварийных ситуациях. Виброустойчивость обеспечивает стабильность работы в промышленных условиях с тяжелым оборудованием. Расчет зазоров и путей утечки гарантирует электробезопасность при воздействии высокого напряжения. Правильная механическая центровка снижает вероятность ошибок при монтаже и обеспечивает долгосрочную конструктивную надежность в компактных электрических шкафах и наружных распределительных системах.
Методы испытаний и проверки качества трехфазных трансформаторов тока
Заводские испытания подтверждают соответствие трехфазного трансформатора тока конструктивным и техническим требованиям безопасности перед вводом в эксплуатацию. В число плановых испытаний входят проверка точности коэффициента трансформации, проверка полярности и измерение сопротивления изоляции. Типовые испытания имитируют экстремальные неисправности и тепловые режимы. Испытания на частичные разряды позволяют выявить слабые места во внутренней изоляции. Испытания под нагрузкой подтверждают стабильность выходных характеристик при изменении нагрузки. Проверка качества гарантирует стабильные эксплуатационные характеристики во всех серийных партиях.
| Метод испытания | Цель | Ключевой критерий оценки |
|---|---|---|
| Тест на соотношение | Подтверждает точность преобразования | Текущие пределы отклонения |
| Испытание изоляции | Проверяет диэлектрическую прочность | Порог отключения |
| Тепловые испытания | Проверяет термостойкость | Стабильность при повышении температуры |
Эти испытания гарантируют надежную работу трехфазного трансформатора тока в реальных условиях работы энергосистемы. Постоянная проверка снижает риск отказов и повышает эксплуатационную безопасность промышленных энергосетей.
Контрольный список для выбора трехфазного трансформатора тока в промышленных условиях
При выборе трехфазного трансформатора тока необходимо учитывать совокупность электрических, механических и эксплуатационных факторов. Перед окончательным выбором инженеры оценивают уровень напряжения в системе, нагрузочную способность и класс точности. На проектные решения также влияют размеры монтажного пространства и совместимость креплений. Необходимо учитывать условия окружающей среды, такие как колебания температуры и воздействие влажности. Систематизированный подход к выбору повышает надежность системы и снижает риски, связанные с техническим обслуживанием. К ключевым критериям оценки относятся:
- Совместимость номинального тока с нагрузкой системы
- Соответствие класса точности назначению приложения
- Термостойкость при коротком замыкании
- Соответствие уровня изоляции
- Механическая посадка в панелях распределительного оборудования
| Коэффициент отбора | Требование | Влияние |
|---|---|---|
| Грузоподъемность | Соответствующая вторичная нагрузка | Стабильность сигнала |
| Уровень изоляции | Координация напряжения | Гарантия безопасности |
| Термическая нагрузка | Непрерывная работа | Срок службы оборудования |
Правильная оценка гарантирует стабильную точность измерений и долговечность трехфазного трансформатора тока. После учета всех факторов, связанных с монтажом, инженеры проверяют условия эксплуатации и подтверждают настройки координации реле, чтобы обеспечить целостность системы защиты.
Интеграция приложений в современных системах распределения электроэнергии
В современных энергосистемах трехфазный трансформатор тока интегрирован в системы цифрового мониторинга и «умных» сетей. Данные с вторичных обмоток поступают на реле защиты, счетчики энергии и платформы SCADA. Такая интеграция повышает скорость обнаружения неисправностей и эффективность управления нагрузкой. Цифровые подстанции полагаются на точное измерение тока для автоматического переключения и профилактического технического обслуживания. Стабильность сигнала приобретает решающее значение, когда несколько устройств совместно используют входы измерения. Правильная интеграция снижает количество ошибок связи и улучшает процесс принятия решений в режиме реального времени в сложных промышленных условиях, где непрерывная надежность энергоснабжения имеет первостепенное значение.
Управление жизненным циклом и стратегии профилактического технического обслуживания
Долгосрочная работоспособность трехфазного трансформатора тока зависит от грамотного управления его жизненным циклом. Инженеры отслеживают старение изоляции, последствия термоциклирования и накопление механических нагрузок. Периодические испытания обеспечивают стабильную точность коэффициента трансформации на протяжении всего срока службы. Цифровые диагностические инструменты отслеживают динамику частичных разрядов и колебания температуры. Профилактическое техническое обслуживание позволяет сократить количество внеплановых отказов и продлить срок эксплуатации. Мониторинг состояния оборудования помогает планировать техническое обслуживание до того, как ухудшение состояния начнет сказываться на производительности системы. Такой подход повышает надежность и снижает затраты, связанные с простоями, в крупных промышленных сетях электроснабжения.
Часто задаваемые вопросы
Какой класс точности требуется для трехфазного трансформатора тока?
Выбор класса точности зависит от назначения прибора и требований системы. В системах учета требуется использование классов высокой точности, таких как 0,2 или 0,5, для обеспечения точности расчетов. В системах защиты могут использоваться классы 5P или 10P в зависимости от чувствительности обнаружения неисправностей. Более низкие номера классов означают более высокую точность измерения и более жесткие пределы погрешности. Перед выбором подходящего класса инженеры должны оценить условия нагрузки, гармонические искажения и потребности в координации реле. Правильная классификация обеспечивает стабильное измерение энергии и надежную реакцию системы защиты в различных условиях эксплуатации.
Как уровень изоляции влияет на безопасность трехфазных трансформаторов тока?
Уровень изоляции напрямую определяет эксплуатационную безопасность и срок службы оборудования. Трехфазный трансформатор тока с высококачественной изоляцией предотвращает пробой диэлектрика при воздействии напряжения. Масляные или смоляные системы обладают различными тепловыми и электрическими характеристиками. Правильная согласованность изоляции снижает риск возникновения частичных разрядов и обеспечивает стабильность сигнала. Такие условия окружающей среды, как влажность, загрязнение и перепады температуры, могут ускорить старение изоляции.
Регулярные испытания помогают выявить признаки износа на ранней стадии. Прочная конструкция изоляции обеспечивает бесперебойную работу в условиях промышленных сред с высоким напряжением без неожиданных отказов и угроз безопасности.
Какие стандарты испытаний подтверждают качество трехфазных трансформаторов тока?
Проверка качества осуществляется в соответствии с международными стандартами, такими как IEC 61869 и серия IEEE C57. Эти стандарты определяют процедуры испытаний на точность коэффициента, термическую стабильность и прочность изоляции. Перед отгрузкой соответствие требованиям подтверждается в ходе плановых заводских испытаний. Типовые испытания моделируют экстремальные условия неисправностей и сценарии тепловой перегрузки. Испытания на частичные разряды позволяют выявить скрытые дефекты изоляции. Испытания под нагрузкой и на полярность обеспечивают правильное поведение в электрическом режиме. Соблюдение этих стандартов гарантирует надежную работу в промышленных энергосистемах и обеспечивает совместимость с требованиями глобальной электроэнергетической инфраструктуры.
