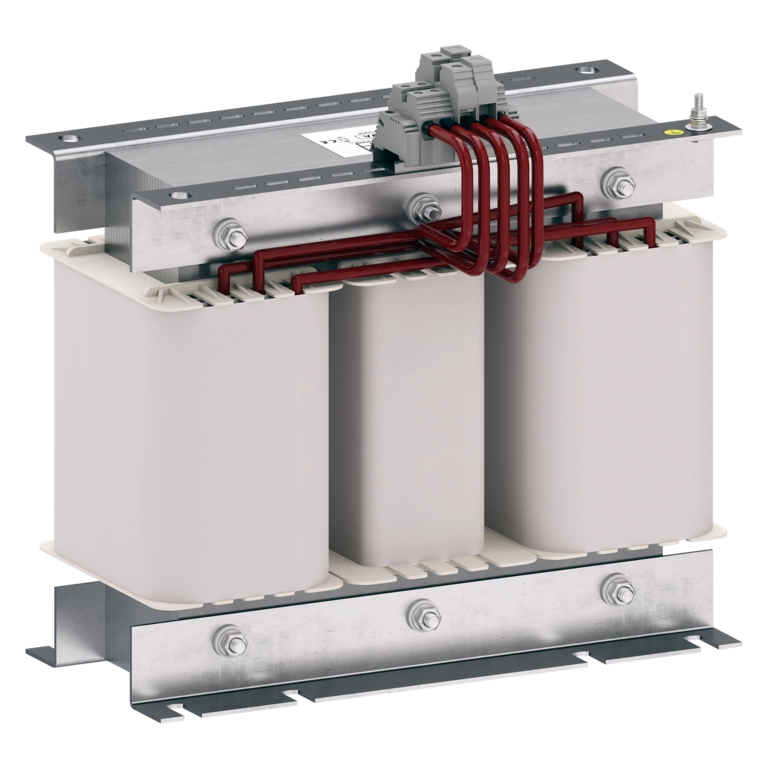

Какие технические характеристики необходимо учитывать при выборе трансформатора с однофазным входом и трехфазным выходом?
-
Технические характеристики однофазного-трехфазного трансформатора определяют коэффициент трансформации, конструкцию обмоток, тепловые ограничения и правила испытаний для обеспечения стабильного преобразования электроэнергии.
Однофазный-трехфазный трансформатор определяет, как однофазный входной сигнал преобразуется в симметричный трехфазный выходной сигнал. Эффективность работы зависит от точности электрической конструкции и способности адаптироваться к нагрузке в условиях эксплуатации трансформаторных систем. Инженеры оценивают стабильность преобразования по показателям регулирования напряжения, симметрии фаз и контроля гармонических искажений. Промышленные системы полагаются на эту конструкцию для обеспечения стабильного распределения электроэнергии в условиях смешанной нагрузки. Критерии выбора включают уровень изоляции, согласование импеданса и пределы насыщения сердечника. Эти факторы определяют, способен ли агрегат выдерживать длительную эксплуатацию при колебаниях нагрузки в сети. Для надежной проверки работоспособности также требуется проведение стандартизированных испытаний в соответствии с требованиями IEC и IEEE. Правильная конфигурация обеспечивает минимальные потери энергии во время циклов преобразования фаз и повышает эксплуатационную безопасность на промышленных объектах.
Номинальные электрические параметры, определяющие КПД однофазного и трехфазного трансформатора
Номинальные электрические характеристики определяют, насколько эффективно работает однофазный-трехфазный трансформатор в условиях нагрузки. Коэффициент трансформации, номинальный ток и коэффициент мощности напрямую влияют на качество преобразования. Проектировщики оптимизируют потери в меди и железе для повышения уровня эффективности. Система с правильно подобранными номинальными характеристиками снижает риск перегрева и стабилизирует выходное напряжение. Промышленные применения требуют точного согласования между входным питанием и выходной нагрузкой. На КПД также влияют импеданс при коротком замыкании и точность балансировки нагрузки. Высококачественные трансформаторы обеспечивают стабильную работу даже во время пиковых нагрузок.
| Параметр | Типичный диапазон | Влияние |
|---|---|---|
| Коэффициент напряжения | от 1:1 до 1:3 | Определяет совместимость при преобразовании |
| Эффективность | 95–99 % | Влияет на уровень потерь энергии |
| Коэффициент мощности | 0,8–0,99 | Влияет на устойчивость при нагрузке |
Моделирование эффективности в значительной степени зависит от тепловых характеристик и качества обмотки. Инженеры проверяют рабочие характеристики с помощью моделирования нагрузки и анализа гармонических нагрузок. Полученные результаты обеспечивают долгосрочную надежность промышленных энергосистем.
Основные конструктивные факторы в однофазных и трехфазных трансформаторных системах
Конструкция сердечника играет решающую роль в эффективности преобразования энергии. Ламели из кремниевой стали снижают потери на вихревые токи и повышают магнитную эффективность. Сталь с ориентированной структурой кристаллов дополнительно улучшает выравнивание магнитного потока внутри сердечника. Конструкторы оптимизируют геометрию сердечника для снижения вибрации и шума во время работы. Правильные методы укладки ламелей повышают механическую прочность и эффективность отвода тепла. Пределы насыщения сердечника определяют, какой магнитный поток система может безопасно выдерживать. Превышение этого порога приводит к увеличению искажений и потерь энергии. Изоляция между ламелями обеспечивает электрическую развязку и снижает накопление тепла. Точность изготовления напрямую влияет на долгосрочную стабильность. Инженеры также оценивают ток холостого хода, чтобы определить эффективность сердечника в режиме простоя.
Правила конфигурации обмоток для обеспечения устойчивости однофазных и трехфазных трансформаторов
Конфигурация обмоток определяет фазовый баланс и точность распределения напряжения. В однофазных трансформаторах с выходом на три фазы для стабилизации выходного сигнала обычно используются схемы соединения «треугольник» и «звезда». Методы фазового сдвига обеспечивают плавный переход энергии по всем трем выходам. Медные и алюминиевые проводники подбираются с учетом их проводимости и термической стойкости. Многослойная изоляция предотвращает короткие замыкания и повышает диэлектрическую прочность.
| Тип намотки | Функция | Преимущество |
|---|---|---|
| Дельта | Возможность работы при высоких нагрузках | Повышенная устойчивость |
| Звезда | Выравнивание напряжения | Нейтральное заземление |
| Гибридный | Коррекция фазы | Снижение уровня гармоник |
Правильное выравнивание обмоток снижает реактивное сопротивление рассеяния и улучшает стабилизацию напряжения. Механические опорные конструкции предотвращают деформацию под воздействием электромагнитных нагрузок. Инженеры проводят испытания на импульсные перенапряжения, чтобы обеспечить долговечность обмоток в условиях неисправностей.
Стандарты теплового управления в однофазных и трехфазных трансформаторных установках
Тепловые характеристики определяют эксплуатационную безопасность и срок службы. Выделение тепла происходит из-за потерь в меди и эффектов гистерезиса сердечника. Методы охлаждения включают естественное воздушное охлаждение, погружение в масло и системы принудительной вентиляции. Датчики температуры отслеживают состояние «горячих точек» в режиме реального времени. Выбор класса изоляции определяет максимально допустимую рабочую температуру.В высоковольтных промышленных системах масляные силовые трансформаторы на 110 кВ часто используют усовершенствованную систему циркуляции масла для поддержания тепловой стабильности. Эффективный отвод тепла предотвращает износ изоляции и повышает долгосрочную надёжность. Правильно спроектированная система вентиляции снижает тепловую нагрузку при пиковых нагрузках. Перед установкой инженеры также анализируют влияние температуры окружающей среды. Тепловое моделирование обеспечивает безопасную работу в условиях постоянных промышленных нагрузок.
Технические характеристики по защите и безопасности при работе однофазного и трехфазного трансформатора
Системы защиты предотвращают катастрофические отказы при нештатных режимах работы. Реле перегрузки по току, устройств защиты от перенапряжений и системы дифференциальной защиты составляют основу архитектуры безопасности. Проверка сопротивления изоляции обеспечивает целостность электрической развязки. Системы обнаружения неисправностей оперативно реагируют на случаи короткого замыкания. Конструкция заземления снижает опасность поражения электрическим током и стабилизирует напряжение в системе.В инфраструктуре высокой мощности установки масляных силовых трансформаторов напряжением 220 кВ требуют сложной координации систем защиты для управления нарушениями на уровне энергосистемы. Соответствие требованиям безопасности обеспечивается в соответствии со стандартами МЭК 60076 для трансформаторных систем. Механические устройства сброса давления предотвращают разрыв бака в случае неисправности. Регулярные диагностические испытания обеспечивают раннее обнаружение неисправностей и снижают риск простоев.
Стандарты испытаний, подтверждающие надежность однофазных и трехфазных трансформаторов
Процедуры испытаний позволяют подтвердить эксплуатационную надежность в контролируемых условиях. В число плановых испытаний входят измерение соотношений, измерение сопротивления изоляции и оценка потерь под нагрузкой. Типовые испытания позволяют оценить термическую стойкость и диэлектрическую прочность. Специальные испытания моделируют условия неисправности для проверки конструктивной устойчивости. Приемочные испытания на заводе обеспечивают соответствие международным стандартам. Испытания на частичные разряды позволяют выявить слабые места в изоляции на ранних стадиях. Измерение вибрации и шума подтверждает механическую устойчивость. Долгосрочная надежность зависит от точного воспроизведения реальных условий эксплуатации на этапах испытаний.
Условия установки, влияющие на выходную мощность однофазного-трехфазного трансформатора
Условия установки напрямую влияют на рабочие характеристики и срок службы трансформатора. Высота над уровнем моря, влажность и температура окружающей среды влияют на состояние изоляции и эффективность охлаждения. Надлежащие системы заземления обеспечивают электробезопасность и стабильную работу. Планирование распределения нагрузки позволяет предотвратить фазовый дисбаланс при запуске.
Прочность механического фундамента снижает вибрацию и усталость конструкции. Прокладка кабелей должна обеспечивать минимальные электромагнитные помехи. Вентиляционные зазоры обеспечивают эффективное отведение тепла. Подготовка площадки играет решающую роль в обеспечении долгосрочной эксплуатационной стабильности и доступности для технического обслуживания.
Показатели технического обслуживания, обеспечивающие стабильность срока службы трансформатора
Регулярное техническое обслуживание обеспечивает стабильную работу и предотвращает непредвиденные отказы. Анализ качества масла позволяет выявить загрязнения и попадание влаги. Тепловизионное обследование выявляет появление горячих точек в обмотках. Электрические испытания позволяют оценить степень износа изоляции с течением времени. Механические осмотры позволяют оценить целостность конструкции бака и вводов.Управление жизненным циклом трансформатора зависит от стратегий профилактического технического обслуживания. Анализ истории нагрузок помогает прогнозировать износ компонентов. Регулярное техническое обслуживание повышает эффективность и снижает эксплуатационные риски. Планирование технического обслуживания обеспечивает стабильную работу в условиях непрерывной промышленной эксплуатации.
Баланс между стоимостью и эффективностью в стратегии выбора трансформатора
Оценка затрат включает в себя выбор материалов, сложность изготовления и эксплуатационную эффективность. Высокоэффективные модели позволяют сократить долгосрочные расходы на электроэнергию, несмотря на более высокие первоначальные инвестиции. Анализ затрат на протяжении всего жизненного цикла обеспечивает точные данные для принятия решений. Конструкции на основе меди обеспечивают лучшую проводимость, но увеличивают первоначальные затраты.Алюминиевые альтернативы снижают вес и стоимость материалов, но могут повлиять на эффективность. Инженеры находят баланс между эксплуатационными требованиями и бюджетными ограничениями. Оптимизация системы обеспечивает максимальную окупаемость инвестиций при сохранении технической надежности. Правильный выбор улучшает общую производительность энергосистемы и сокращает потери энергии.
Часто задаваемые вопросы
Какой диапазон напряжения является стандартным для данного типа трансформатора?
Стандартные диапазоны напряжения зависят от масштаба применения и требований к проектированию электросети. Промышленные системы низкого напряжения, как правило, работают в диапазоне выходных напряжений от 400 В до 690 В. Системы среднего напряжения могут достигать нескольких киловольт в зависимости от потребностей распределительной сети. Стабильность входного напряжения напрямую влияет на точность преобразования и фазовый баланс. Инженеры выбирают конфигурации изоляции и обмоток с учетом ожидаемых уровней напряженности. Правильный расчет номинальных параметров обеспечивает безопасную работу в условиях переменной нагрузки. Системы регулирования напряжения помогают поддерживать стабильные выходные характеристики при колебаниях напряжения.
Как измеряется эффективность систем фазового преобразования?
При измерении КПД сравнивается входная мощность с полезной выходной мощностью в условиях номинальной нагрузки. Потери включают потери в медных обмотках и потери в сердечнике, обусловленные магнитным гистерезисом. Испытания проводятся в соответствии с требованиями к точности, установленными стандартами IEC 60076 и IEEE C57.12.90. Нагрузочные испытания моделируют реальные условия эксплуатации для оценки энергетических характеристик. В ходе оценки КПД также отслеживается тепловой режим. Более высокий КПД свидетельствует о снижении потерь энергии и повышении стабильности работы. Инженеры используют эти результаты для оптимизации конструкции и выбора материалов.
Какие стандарты испытаний гарантируют долгосрочную надежность?
Международные стандарты, такие как МЭК 60076, определяют требования к испытаниям трансформаторных систем. Испытания включают оценку диэлектрической прочности, повышения температуры и стойкости к короткому замыканию.
Регулярные заводские испытания подтверждают стабильность производства и соответствие техническим характеристикам. Типовые испытания подтверждают пригодность конструкции для предполагаемых условий эксплуатации. Долгосрочная надежность зависит от моделирования повторяющихся нагрузок и проверки характеристик изоляции. Диагностические инструменты позволяют выявлять признаки износа на ранней стадии, до того как произойдет отказ. Эти процедуры обеспечивают безопасную, стабильную и предсказуемую работу в промышленных условиях.
