Какие технические характеристики должны соблюдаться в распределительных устройствах среднего и низкого напряжения?
-
Технические характеристики распределительных устройств среднего и низкого напряжения включают в себя напряжение, изоляцию, токовую нагрузку, средства защиты и стандарты, обеспечивающие надежное электроснабжение.
При выборе распределительных устройств среднего и низкого напряжения для энергосистем инженеры опираются на четкие технические требования. Классы напряжения определяют масштаб системы и эксплуатационные ограничения. Напряжение среднего напряжения обычно составляет от 1 кВ до 36 кВ. Системы низкого напряжения в большинстве промышленных условий работают при напряжении ниже 1 кВ. Высоковольтное и низковольтное коммутационное оборудование часто интегрируется в единые архитектуры распределения. Проектировщики тщательно оценивают изоляцию, номинальные токи и координацию защиты. Эти технические характеристики напрямую влияют на безопасность системы и непрерывность работы. Надежное коммутационное оборудование обеспечивает контролируемое распределение электроэнергии по сложным сетям. Точный выбор технических характеристик снижает риски отказов и простоев. Промышленные объекты зависят от стабильной работы электрооборудования при переменных нагрузках. Поэтому подтверждение подробных технических параметров становится необходимым условием для эффективного проектирования системы.

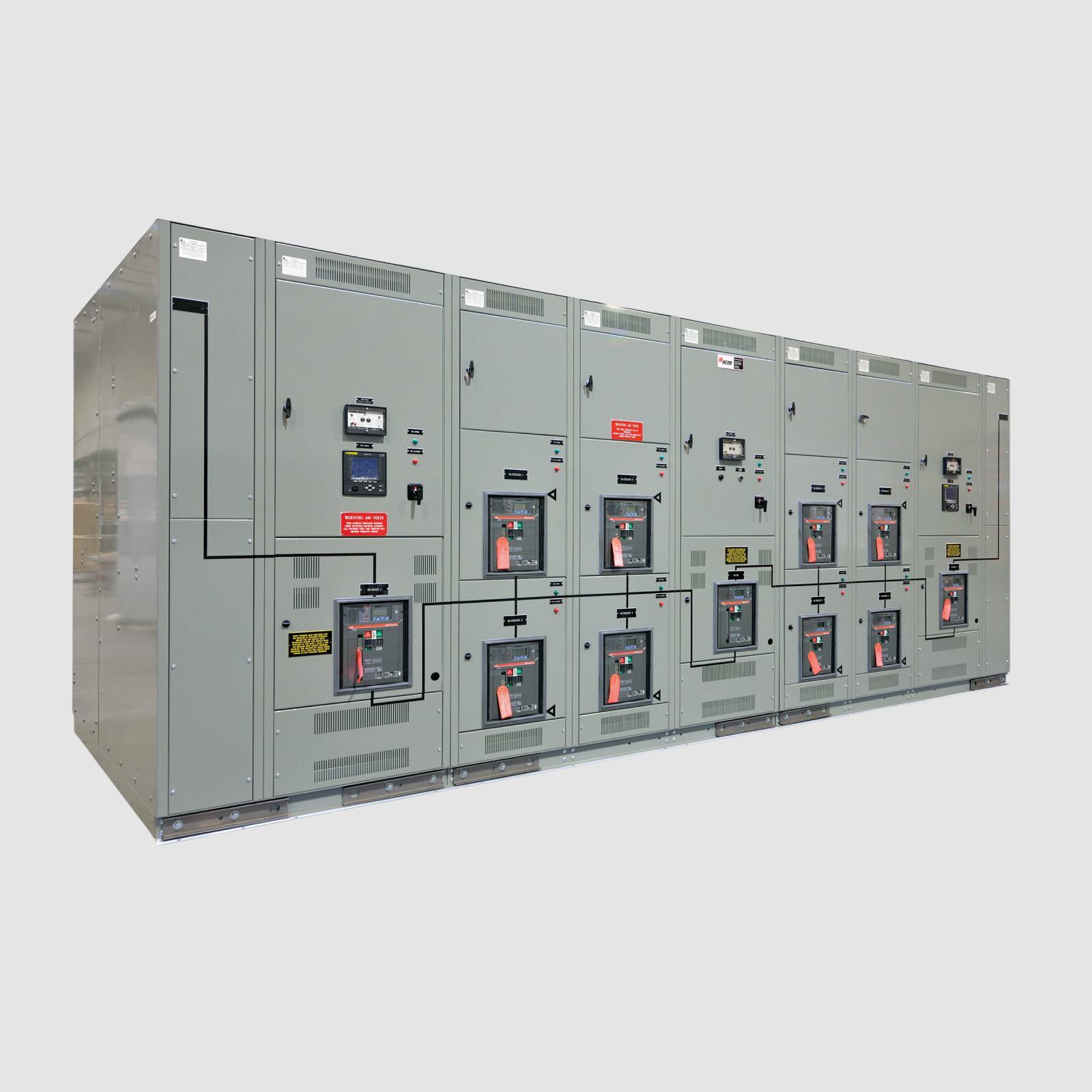

Номинальные напряжения и уровни изоляции в распределительных устройствах среднего и низкого напряжения
Номинальное напряжение определяет максимальное напряжение в системе, которое оборудование может безопасно выдерживать. Уровень изоляции определяет способность противостоять электрическим нагрузкам и переходным скачкам напряжения. Для распределительных устройств среднего и низкого напряжения требуются системы изоляции, испытанные в соответствии со стандартизированными условиями. При согласовании изоляции инженеры часто руководствуются требованиями стандартов IEC 62271 или ANSI. Такие материалы, как эпоксидная смола и газ SF6, обладают высокими диэлектрическими свойствами. В конструкциях с воздушной изоляцией используется контролируемое расстояние для предотвращения пробоя. Характеристики изоляции напрямую влияют на долгосрочную надежность и запас прочности.
| Параметр | Низкое напряжение | Среднее напряжение |
|---|---|---|
| Номинальное напряжение | ≤ 1 кВ | 1 кВ – 36 кВ |
| Тип изоляции | Воздух / Твердое вещество | Воздух / Газ / Вакуум |
| Устойчивость к импульсам | Низкий | Высокий |
Оптимизация требований к изоляции продлевает срок службы оборудования и повышает общий уровень защиты системы. Выбор подходящих материалов сводит к минимуму риск пробоя диэлектрика даже в сложных условиях эксплуатации.

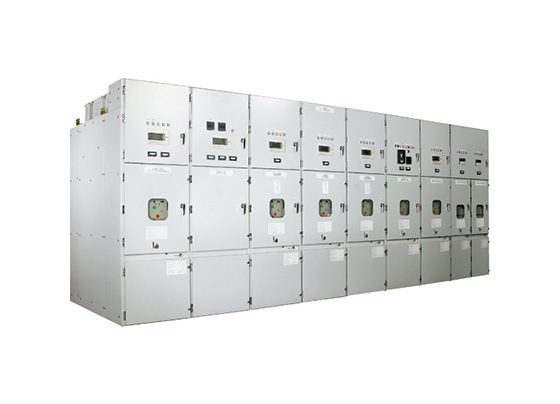

Номинальная мощность и стойкость к короткому замыканию
Номинальный ток определяет максимальный непрерывный ток, который система может безопасно пропускать. Выдерживаемая мощность при коротком замыкании показывает, как оборудование ведет себя в аварийных ситуациях. Коммутационное оборудование среднего и низкого напряжения должно выдерживать тепловые и механические нагрузки во время аварийных ситуаций. Инженеры рассчитывают пиковый ток и время его действия на основе проектных параметров системы. Медные шины улучшают проводимость и снижают резистивные потери. Надлежащее управление тепловым режимом обеспечивает стабильную работу при высоких нагрузках.
| Технические характеристики | Типичное значение |
|---|---|
| Номинальный ток | 630 А – 4000 А |
| Ток короткого замыкания | 25 кА – 50 кА |
| Продолжительность | 1–3 секунды |
Соблюдение номинальных значений тока позволяет избежать перегрева и механических повреждений. Высокая отказоустойчивость повышает надежность системы при возникновении нештатных ситуаций.

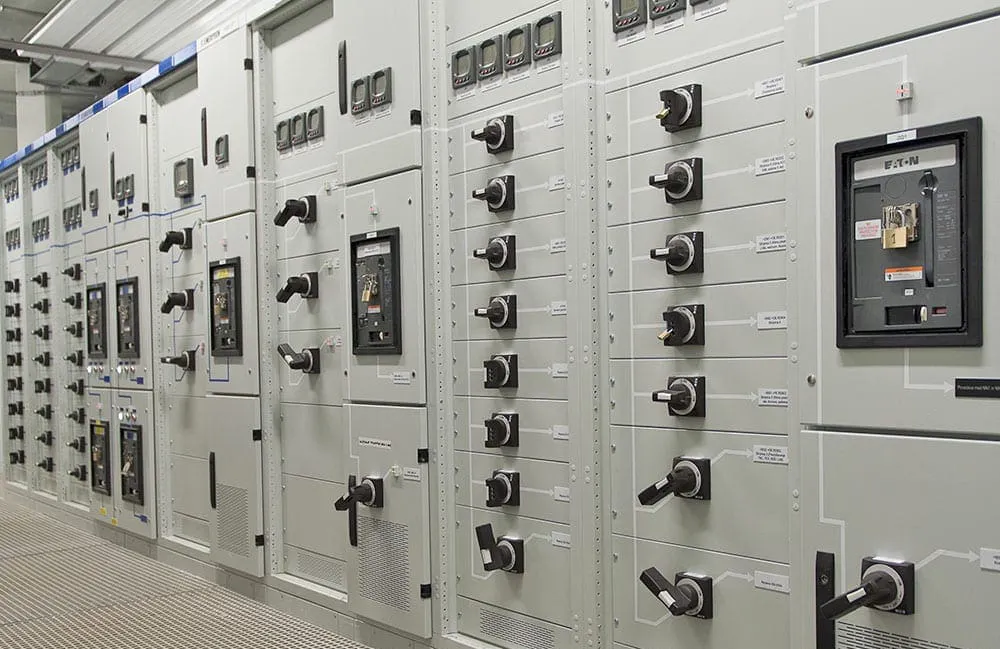

Механизмы защиты и элементы управления
Системы защиты обеспечивают безопасную работу за счет оперативного отключения неисправностей. В распределительных устройствах среднего и низкого напряжения интегрированы автоматические выключатели, реле и контакторы. Интеллектуальные реле осуществляют постоянный мониторинг напряжения, тока и частоты. Взаимодействие между устройствами предотвращает ненужные отключения в сети. Селективность гарантирует, что при сбоях отключаются только неисправные участки. Системы автоматизации обеспечивают возможности удаленного мониторинга и управления.
| Компонент | Функция |
|---|---|
| Автоматический выключатель | Ток короткого замыкания |
| Реле | Обнаружение нештатных ситуаций |
| Контактор | Управление операциями переключения |
Эффективная система защиты позволяет свести к минимуму время простоя и обеспечить сохранность важнейшего оборудования. Интегрированные системы управления значительно повышают эффективность работы.
Стандарты и сертификаты
Соблюдение международных стандартов гарантирует стабильные эксплуатационные характеристики продукции. Коммутационное оборудование среднего и низкого напряжения должно соответствовать требованиям стандартов IEC, ANSI или IEEE. В этих стандартах четко определены методы испытаний и критерии безопасности. Типовые испытания позволяют проверить конструкцию в экстремальных условиях эксплуатации. Регулярные испытания подтверждают стабильность качества продукции перед ее вводом в эксплуатацию. Сертификация независимыми организациями повышает доверие к продукции и способствует ее признанию на рынке.
| Стандартный | Область применения |
|---|---|
| IEC 62271 | Распределительные устройства среднего напряжения |
| ANSI C37 | Характеристики распределительного устройства |
| IEEE | Рекомендации по тестированию и безопасности |
Соблюдение стандартов снижает риски, связанные с несоответствием нормативным требованиям, и повышает эксплуатационную безопасность. Сертифицированные системы гарантируют надежную работу в сложных промышленных условиях.
Основные компоненты, используемые в системах распределительных устройств среднего и низкого напряжения
Основные компоненты определяют производительность и надежность системы. Коммутационное оборудование среднего и низкого напряжения включает в себя шины, разъединители и корпуса. Медные и алюминиевые шины обеспечивают эффективное распределение тока. Корпуса защищают внутренние компоненты от воздействия внешних факторов. В коммутационном оборудовании с воздушной изоляцией в качестве изоляционного пространства используется открытый воздух. Системы с газовой изоляцией используют герметичные камеры, что позволяет создавать компактные конструкции.
| Тип | Преимущества | Ограничения |
|---|---|---|
| AIS | Экономичный, простой | Больший размер |
| ГИС | Компактность и высокая надежность | Более высокая стоимость |
Выбор компонентов влияет на эффективность системы и гибкость монтажа. При выборе конфигураций инженеры учитывают соотношение стоимости, габаритов и эксплуатационных характеристик.

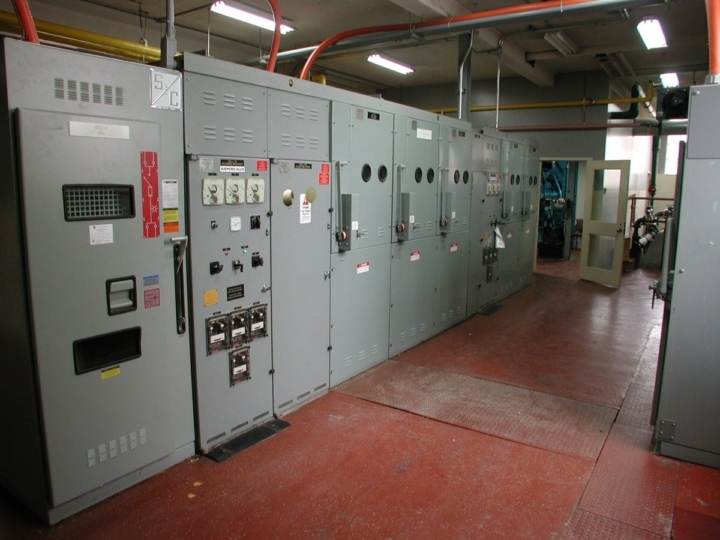

Условия монтажа, влияющие на рабочие характеристики распределительных устройств среднего и низкого напряжения
Факторы окружающей среды существенно влияют на рабочие характеристики оборудования. Коммутационное оборудование среднего и низкого напряжения должно работать в условиях переменных температур и влажности. На больших высотах эффективность изоляции снижается из-за меньшей плотности воздуха. Пыль и загрязнения повышают риск выхода изоляции из строя. Надлежащие классы защиты корпуса обеспечивают защиту от внешних загрязнений.
| Фактор | Влияние |
|---|---|
| Температура | Влияет на температурные пределы |
| Влажность | Причины ухудшения теплоизоляционных свойств |
| Высота над уровнем моря | Снижает диэлектрическую прочность |
Тщательная оценка площадки гарантирует надёжную и долговечную эксплуатацию. Адаптация к условиям окружающей среды повышает безопасность и продлевает срок службы оборудования.

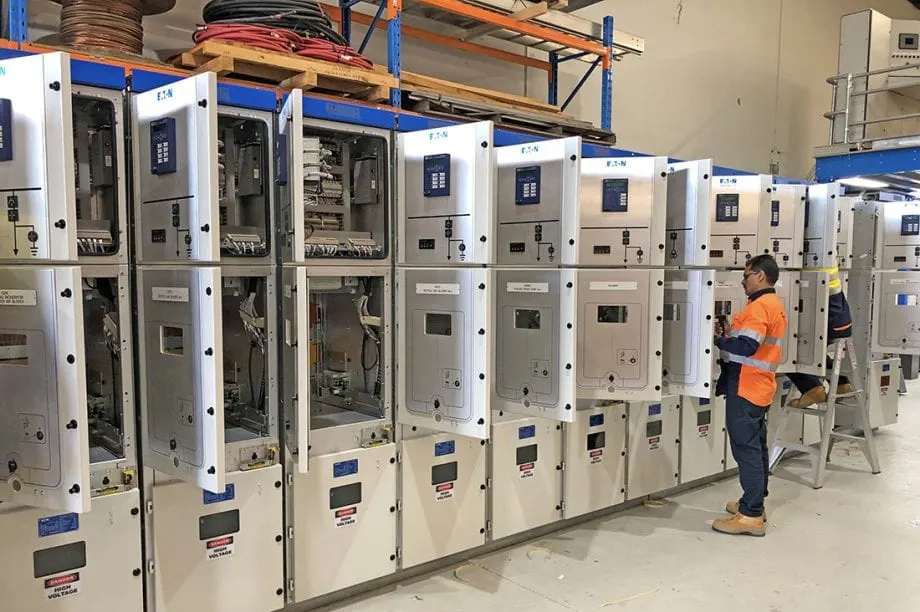

Требования к техническому обслуживанию распределительных устройств среднего и низкого напряжения
Регулярное техническое обслуживание обеспечивает долгосрочную надежность и работоспособность оборудования. Распределительные устройства среднего и низкого напряжения требуют периодического осмотра и испытаний. Специалисты проверяют износ контактов, состояние изоляции и механическую работу оборудования. В рамках профилактического технического обслуживания с помощью датчиков выявляются ранние признаки неисправностей. Регулярное техническое обслуживание позволяет сократить количество внеплановых отказов и снизить эксплуатационные риски.
Эффективное планирование технического обслуживания повышает надежность и снижает затраты на протяжении всего срока службы. Надлежащее техническое обслуживание обеспечивает стабильную работу системы на протяжении длительного времени.
| Задача | Частота |
|---|---|
| Визуальный осмотр | Ежемесячно |
| Тепловизионное сканирование | Ежеквартальный |
| Полное тестирование | Ежегодно |
Выбор оптимальной конфигурации распределительных устройств среднего и низкого напряжения
Выбор подходящей конфигурации требует тщательного анализа потребностей системы. Распределительные устройства среднего и низкого напряжения должны соответствовать нагрузке и типу применения. Промышленные предприятия часто нуждаются в высокой отказоустойчивости и функциях автоматизации. В коммерческих зданиях приоритет отдается компактной конструкции и энергоэффективности.
К основным критериям отбора относятся:
- Номинальное напряжение и номинальная нагрузка по току
- Устойчивость к короткому замыканию
- Экологическая безопасность
- Соблюдение стандартов
- Требования к техническому обслуживанию
Эти факторы помогают инженерам выбирать оптимальные решения. Взвешенные решения позволяют повысить эффективность при одновременном контроле затрат на проект.
Основные моменты, касающиеся технических характеристик распределительных устройств среднего и низкого напряжения
Точные технические характеристики обеспечивают безопасность и надежность систем распределения электроэнергии. Рабочие характеристики распределительных устройств среднего и низкого напряжения зависят от номинального напряжения, изоляции и схемы защиты. Соблюдение стандартов гарантирует стабильное качество и безопасность. На долговечность эксплуатации влияют условия окружающей среды и методы технического обслуживания. Перед внедрением инженеры должны тщательно оценить каждый параметр. Правильная конфигурация обеспечивает стабильную подачу электроэнергии в промышленных и коммерческих системах.
Часто задаваемые вопросы
Чем отличаются распределительные устройства среднего напряжения от распределительных устройств низкого напряжения?
Системы среднего напряжения обычно работают в диапазоне от 1 кВ до 36 кВ. Системы низкого напряжения в большинстве случаев работают при напряжении ниже 1 кВ. Классификация зависит от региональных стандартов и практики проектирования систем. При определении категорий инженеры учитывают требования к изоляции и запасы прочности. Оборудование среднего напряжения выдерживает более высокие энергетические нагрузки и требует усовершенствованных средств защиты.
Системы низкого напряжения предназначены для распределения электроэнергии внутри зданий и сооружений. В каждой категории используются свои компоненты и стандарты испытаний. Правильная классификация обеспечивает правильный подбор оборудования и его безопасную эксплуатацию.
Как стандарты влияют на качество распределительных устройств?
Стандарты определяют процедуры испытаний, требования безопасности и контрольные показатели эксплуатационных характеристик. Такие организации, как МЭК и ANSI, разрабатывают четкие рекомендации для производителей. Соблюдение стандартов гарантирует стабильное качество продукции у разных поставщиков. В ходе испытаний проверяются прочность изоляции, отказоустойчивость и эксплуатационная надежность. Сертифицированное оборудование снижает риск выхода из строя и повышает безопасность системы. Стандарты также упрощают международную торговлю и процессы согласования проектов. Инженеры полагаются на сертифицированную продукцию при реализации проектов в сфере критически важной инфраструктуры. Соблюдение стандартов укрепляет доверие и обеспечивает долгосрочную эффективность.
Какие факторы влияют на срок службы распределительных устройств?
На срок службы распределительных устройств влияет ряд факторов. Важную роль играют такие условия эксплуатации, как температура и влажность. Частые коммутационные операции ускоряют механический износ компонентов. Ненадлежащее техническое обслуживание приводит к ускоренному износу изоляции и выходу контактов из строя. Высокие токи короткого замыкания со временем могут повредить внутренние конструкции. Качество материалов также влияет на долговечность и рабочие характеристики. Регулярные осмотры и профилактическое техническое обслуживание позволяют значительно продлить срок службы оборудования. Правильный монтаж и защита от воздействия окружающей среды обеспечивают стабильную работу в течение длительного времени.
