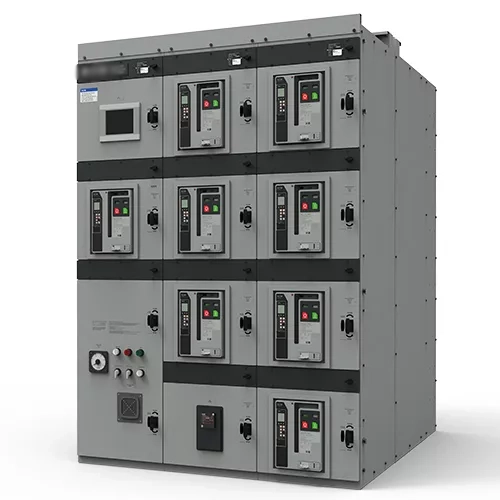

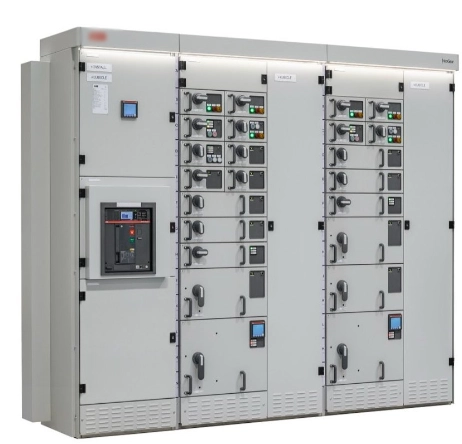

Что такое низковольтное распределительное устройство?
-
Рассмотрите, что представляет собой низковольтное распределительное устройство, какие промышленные стандарты к нему предъявляются, из каких основных компонентов оно состоит и каковы ключевые критерии его выбора для распределения электроэнергии.

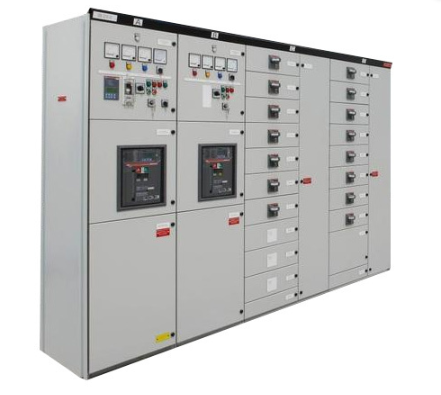

Электроэнергия обеспечивает безопасное энергоснабжение современных промышленных предприятий и коммерческих зданий. Инженеры должны контролировать этот поток энергии с помощью надёжных распределительных устройств. Многие руководители объектов задаются вопросом, что такое низковольтное коммутационное оборудование, чтобы выбрать подходящие системы. Это оборудование работает при напряжении переменного тока до одной тысячи вольт. Все необходимые внутренние коммутационные устройства надёжно размещены в прочных металлических корпусах. Операторы используют эти интегрированные панели для распределения электроэнергии на последующие нагрузки. Надёжные автоматические выключатели защищают подключённые двигатели и фидеры от серьёзных повреждений в результате перегрузки по току. Промышленные предприятия нуждаются в постоянной работоспособности для поддержания высоких показателей производства на ежедневной основе. Правильное распределение электроэнергии предотвращает дорогостоящие простои на крупных производственных объектах. Стандартные конфигурации включают главные входные блоки и несколько выходных фидерных цепей. Эти системы обеспечивают критически важные меры безопасности для персонала, осуществляющего техническое обслуживание, во время проверок.
Основные эксплуатационные функции распределительных устройств
Системы распределения электроэнергии обеспечивают подачу высоких энергетических нагрузок в различные зоны объекта. Устройства безопасности должны оперативно изолировать участки с неисправностями, чтобы предотвратить масштабные отключения электроэнергии. Автоматические выключатели срабатывают при обнаружении опасных коротких замыканий. Операторы также могут вручную отключать отдельные участки сети для проведения плановых модернизаций. Такая гибкость позволяет техническим специалистам обслуживать локальные сети без остановки основных производственных процессов. Иногда входящее электроснабжение подключается непосредственно к подстанции повышенной прочности. Трансформатор сухого типа на напряжение 10–35 кВ часто понижает высокое входящее напряжение. Затем распределительный узел безопасно принимает эту пониженную энергию. Защитные реле контролируют колебания напряжения и посылают сигналы на механизмы отключения. Трансформаторы тока измеряют фактический поток энергии для обнаружения ненормальных условий нагрузки. Надлежащая логика управления координирует работу этих устройств, обеспечивая высокую селективность схем защиты.
Ключевые аппаратные компоненты в распределительных устройствах
Современные узлы распределительного оборудования состоят из нескольких специализированных механических и электрических компонентов. Пневматические автоматические выключатели служат в качестве основных защитных устройств от высоких токов. Автоматические выключатели в литом корпусе защищают более мелкие ответвленные цепи, расположенные ниже по цепи, от перегрузки. Медные шины проходят через заднюю часть для передачи сильных электрических токов. Эти металлические шины должны выдерживать высокие тепловые нагрузки в условиях неисправности. Некоторые системы подключаются к масляному трансформатору напряжением 10 кВ для обеспечения электропитания. Панели приборов на передней дверце отображают эксплуатационные показатели в режиме реального времени. Цифровые измерительные приборы постоянно отслеживают напряжение, активную мощность и общий коэффициент гармонических искажений. Контрольная проводка соединяет эти приборы с внешними системами мониторинга и управления. Изоляционные материалы предотвращают проскакивание опасных электрических дуг между соседними фазами. Массивные заземляющие шины обеспечивают безопасный путь для рассеивания токов замыкания на землю.
Основная классификация низковольтных электросетей

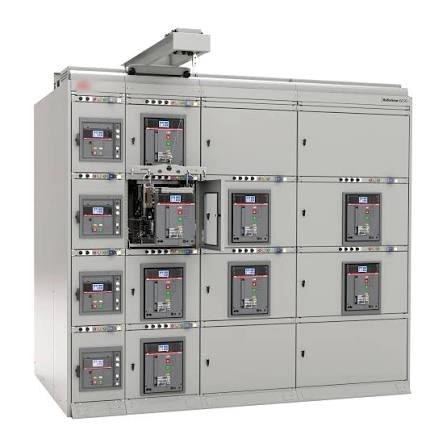

Производители разрабатывают различные конфигурации распределительных устройств с учетом разнообразных эксплуатационных ограничений на объектах. Распределительные устройства в металлическом корпусе оснащены отдельными отсеками для выполнения различных электрических функций. Такая конструкция обеспечивает изоляцию выключателей, шин и кабельных соединений в отдельных отсеках. Выдвижные блоки позволяют операторам быстро извлекать выключатели для проведения технического обслуживания. Технические специалисты могут извлечь отдельный выдвижной блок, не отключая всю панель. Распределительные устройства фиксированного типа представляют собой более экономичное решение для простых электросетей. Эти устройства требуют ручного закрепления болтами и полного отключения питания во время технического обслуживания. «Умные» распределительные устройства оснащены современными коммуникационными модулями для удаленного управления системой. Руководители объектов могут контролировать параметры питания из централизованной диспетчерской. Интеллектуальные системы прогнозируют возможные отказы компонентов до того, как они приведут к фактическим отключениям электроснабжения. Выбор подходящего класса конструкции зависит от бюджета и требований к эксплуатационной гибкости.
| Особенность | Стационарное распределительное устройство | Раздвижное распределительное устройство |
|---|---|---|
| Скорость технического обслуживания | Медленно (требуется закрепление болтами) | Быстрая (выдвижная подставка) |
| Первоначальная стоимость | Меньшие начальные инвестиции | Более высокие начальные инвестиции |
| Эксплуатационная безопасность | Стандартные уровни безопасности | Превосходная конструкция, обеспечивающая безопасность |
Разъяснение разницы между выдвижными и стационарными низковольтными распределительными устройствами
Выбор между стационарными и выдвижными вариантами существенно влияет на долгосрочные эксплуатационные расходы. Стационарные установки по-прежнему остаются идеальным решением для объектов, где техническое обслуживание проводится нечасто. На таких предприятиях не страшны кратковременные отключения электроэнергии во время плановых испытаний компонентов. Крупные промышленные предприятия, как правило, выбирают более гибкие выдвижные конфигурации. Быстрая замена выключателя сводит к минимуму простои на производстве и обеспечивает бесперебойный ход производственного процесса. Защитные заслонки автоматически перекрывают шины под напряжением, когда операторы извлекают держатель выключателя. Этот механизм предотвращает случайный контакт человека с высоковольтными деталями внутри. Перед выбором окончательной конструкции операторы должны проанализировать свои конкретные требования к времени безотказной работы. Руководители объектов при планировании сопоставляют эти технические преимущества с ограничениями начального бюджета. Правильные инженерные решения обеспечивают максимальную электробезопасность и долгосрочную надежность системы. Перед закупкой щитов инженеры должны оценить как эксплуатационную безопасность, так и скорость технического обслуживания.
| Стандартный | Глобальный регион | Основная направленность |
|---|---|---|
| IEC 61439 | Европа и Азия | Проверка расчётов и повышения температуры |
| ANSI/UL 1558 | Северная Америка | Правила испытаний на короткое замыкание и правила монтажа |
Анализ мировых стандартов производства и испытаний
Производственные стандарты обеспечивают безопасную совместную работу распределительных щитов различных марок. Международные рынки в значительной степени опираются на всеобъемлющие критерии стандарта IEC 61439. При монтаже в США соблюдаются строгие протоколы испытаний UL 1558, гарантирующие прочность конструкции. Испытательные лаборатории проверяют пределы повышения температуры, чтобы предотвратить долгосрочное термическое изнашивание. Эти испытания гарантируют, что внутренние шины не перегреваются при полной нагрузке. Испытания на устойчивость к короткому замыканию подтверждают, что щиты физически выдерживают сильные токи короткого замыкания. Классы защиты корпусов, такие как коды IP, определяют степень защиты от проникновения пыли и воды. Пыленепроницаемые шкафы лучше всего подходят для тяжелых условий эксплуатации на горнодобывающих и цементных заводах. Для коммерческих проектов в помещениях обычно требуются более низкие уровни защиты при стандартных установках. Выбор сертифицированного оборудования снижает расходы на страхование и гарантирует безопасную работу электрооборудования. Сертификаты безопасности дают уверенность владельцам объектов и местным инспекторам.
- Перед тем как открывать дверцы шкафа, всегда отключайте питание входящих фидеров.
- Носите соответствующие средства индивидуальной защиты для предотвращения травм, связанных с дуговым разрядом.
- Регулярно проводите тепловизионное обследование для своевременного выявления перегрева в местах соединений.
- Удалите скопившуюся пыль с изоляционных поверхностей с помощью разрешенных растворителей.
Внедрение протоколов безопасности для бригад технического обслуживания
Регулярное техническое обслуживание предотвращает непредвиденные электрические сбои и обеспечивает безопасность находящегося поблизости обслуживающего персонала. Тепловизионное обследование позволяет выявлять соединения с высоким сопротивлением до того, как они станут причиной катастрофических пожаров. Многие бригады технического обслуживания задают вопрос о том, какова безопасная дистанция от низковольтных распределительных устройств для предотвращения несчастных случаев. Опасность дугового разряда представляет крайне высокий физический риск для операторов во время испытаний под напряжением. Ношение надлежащих огнестойких костюмов защищает технических специалистов от внезапных интенсивных тепловых ударов. Накопление пыли на изоляционных листах создает пути проводимости для поверхностных токов. Регулярная очистка устраняет эти пути и позволяет поддерживать высокие значения сопротивления изоляции. Затяжка ослабленных болтов на главных шинах предотвращает локальный перегрев под нагрузкой. Документирование результатов испытаний помогает инженерам прогнозировать оставшийся срок службы выключателей. Хорошо обслуживаемые энергосистемы надежно работают в течение десятилетий в суровых заводских условиях. Сотрудники службы безопасности предприятия должны планировать проведение таких проверок не реже одного раза в год.
Ключевые критерии выбора для промышленных покупателей
Перед приобретением распределительных щитов промышленные покупатели должны оценить ряд технических критериев. Во-первых, необходимо проверить номинальный ток, чтобы убедиться, что система способна выдерживать пиковые электрические нагрузки. Покупатели должны уточнить номинальную мощность низковольтного распределительного оборудования, чтобы избежать перегрузки цепей. Номинальные значения выдержки короткого замыкания определяют максимальный ток, который щит может безопасно выдержать. Недостаточные номинальные характеристики приводят к катастрофическим физическим повреждениям при непредвиденных электрических неисправностях. Медные шины обеспечивают превосходную проводимость по сравнению с более дешевыми алюминиевыми вариантами. Такие факторы окружающей среды, как влажность, требуют установки обогревателей внутри отсеков корпуса. Эти обогреватели предотвращают образование конденсата на важных элементах электрической изоляции. Интеллектуальные счетчики с протоколами Modbus позволяют легко интегрировать систему в локальные системы SCADA. Возможности удаленного мониторинга повышают эксплуатационную безопасность за счет значительного сокращения ручных проверок. Выбор сертифицированных производителей гарантирует долгосрочную поддержку и доступность запасных частей.
Будущие тенденции в проектировании систем распределения электроэнергии
Для управления нагрузками в «умных» электрических сетях требуется высокоадаптивное оборудование для распределения электроэнергии. Современные разработки в значительной степени ориентированы на сокращение углеродного следа и повышение энергоэффективности. Цифровые двойники помогают операторам моделировать неисправности без риска повреждения реального оборудования. Виртуальные модели прогнозируют потребности в техническом обслуживании на основе анализа эксплуатационных данных в режиме реального времени. Датчики постоянно контролируют температуру соединений, чтобы выявлять ослабленные болты до возникновения отказов. Такой постоянный мониторинг снижает необходимость в опасных ручных операциях с использованием тепловизионных камер. Экологически безопасные изолирующие газы заменяют устаревшие химические материалы, что способствует защите окружающей среды. Эти инновации обеспечивают более безопасные условия труда для операторов и технического персонала. Модульные конструкции позволяют легко расширять системы в будущем по мере роста потребностей объекта в электроэнергии. Объекты, подключенные к сети, инвестируют в эти передовые технологии для обеспечения долгосрочной стабильности. Инвестиции в современные разработки защищают промышленные активы от быстрого технологического устаревания.
Часто задаваемые вопросы
Каковы основные меры безопасности при эксплуатации данного оборудования?
Безопасность операторов обеспечивается благодаря современным механическим блокировкам и прочным стальным кожухам. Эти блокировки не позволяют пользователям открывать дверцы, пока выключатель находится в рабочем состоянии. Часто задают вопрос о том, как действуют механизмы безопасности низковольтных распределительных устройств при серьезных неисправностях. Внутренние барьеры изолируют отдельные отсеки, сдерживая опасные электрические дуги. Вентиляционные отверстия для сброса давления направляют взрывоопасные газы вверх, в сторону от находящихся поблизости технических специалистов. Автоматические заслонки блокируют контакт с шинами под напряжением при выключении автоматического выключателя. Изолированные шины значительно снижают риск короткого замыкания между фазами. Надлежащие заземляющие соединения обеспечивают безопасный отвод любого тока замыкания на землю. Защитные стеклянные окна позволяют безопасно проводить визуальный осмотр контактов без открытия панелей.
Как часто технические службы должны проводить осмотр этих энергосистем?
На объектах следует проводить базовые визуальные осмотры не реже одного раза в месяц. Технические специалисты проверяют индикаторные лампы, контролируют температуру окружающей среды и проверяют наличие пыли. Ежегодно необходимо проводить комплексное техническое обслуживание во время остановки оборудования для обеспечения оптимальной работы системы. Во время остановок инженеры измеряют сопротивление контактов и проверяют время срабатывания защитных реле. Каждые шесть месяцев в условиях полной нагрузки необходимо проводить тепловизионное сканирование. Эти инфракрасные проверки позволяют выявить ослабленные соединения до того, как они приведут к значительным тепловым повреждениям. В суровых промышленных условиях требуется более частое тестирование для предотвращения внезапной коррозии компонентов. Регулярное ведение журналов испытаний помогает операторам прогнозировать будущие отказы деталей и планировать бюджеты. Надлежащий уход продлевает срок службы электрических компонентов на пятнадцать лет.
В чём заключаются различия между стандартными рейтингами?
Номинальные характеристики различаются в зависимости от максимальных уровней напряжения и способности выдерживать короткое замыкание. Номинальные значения непрерывного тока определяют нагрузку, которую панель может выдерживать без перегрева. Номинальные значения пикового тока показывают максимальное механическое усилие, которое могут выдержать шины. Стандартные коммерческие здания обычно требуют гораздо более низких номинальных значений по короткозамыканию, чем промышленные предприятия. Промышленные производственные объекты нуждаются в системах повышенной прочности для работы с огромными нагрузками от электродвигателей. Системы, устанавливаемые на открытом воздухе, требуют погодостойких корпусов для защиты от дождя и пыли, уносимой ветром. Оборудование, устанавливаемое в помещениях, использует стандартные вентиляционные отверстия для поддержания нормальной рабочей температуры. Выбор неверных номинальных значений приводит к преждевременному выходу оборудования из строя и созданию опасных условий на рабочем месте. Консультации с профессиональными инженерами по электрораспределению гарантируют правильный выбор номинальных значений для вашего объекта.
