Что такое низковольтное распределительное устройство и как оно работает?
-
Низковольтное распределительное оборудование обеспечивает управление электропитанием, защиту оборудования и безопасное распределение электроэнергии благодаря использованию современных компонентов.
Что такое низковольтное распределительное оборудование и почему оно важно
Под низковольтным распределительным оборудованием понимается оборудование, обеспечивающее управление и защиту электрических систем с напряжением до 1000 вольт. Инженеры полагаются на низковольтное распределительное оборудование для обеспечения стабильного распределения электроэнергии в зданиях и на заводах. В отсутствие надлежащих систем управления электрические неисправности могут привести к повреждению оборудования. Данное оборудование позволяет быстро изолировать неисправности и предотвращает цепную аварию в сетях. Надежная защита повышает безопасность персонала, работающего вблизи систем, находящихся под напряжением. Производительность промышленных объектов зависит от стабильного электроснабжения. Современная инфраструктура требует передовых решений по управлению для удовлетворения растущего спроса на энергию. Правильное проектирование системы сокращает время простоя и продлевает срок службы оборудования. Эффективное управление энергопотреблением также способствует достижению целей энергоэффективности в различных отраслях промышленности.
Основные компоненты низковольтных распределительных устройств
Инженеры проектируют низковольтные распределительные устройства с использованием ряда ключевых компонентов, выполняющих определённые функции. Автоматические выключатели прерывают токи замыкания на линию и предотвращают повреждение оборудования в нештатных ситуациях. Пневматические автоматические выключатели выдерживают высокие уровни тока в главных распределительных щитах. Автоматические выключатели в литом корпусе защищают ответвлённые цепи благодаря точным механизмам срабатывания. Шинопроводы обеспечивают эффективное распределение электроэнергии между подключёнными цепями. Изоляционные материалы предотвращают короткие замыкания и гарантируют безопасность эксплуатации. Реле защиты контролируют электрические параметры и при необходимости инициируют отключение. Блоки управления обеспечивают возможности автоматизации и дистанционного управления. Корпуса обеспечивают физическую защиту от воздействия окружающей среды и случайного контакта. Каждый компонент должен соответствовать строгим стандартам надежности и производительности.
Как на практике работает низковольтное коммутационное оборудование
Низковольтное распределительное устройство обеспечивает управление потоком электроэнергии от источника к подключенным нагрузкам. Входящая электроэнергия поступает через главные выключатели и распределяется по шинам на выходные цепи. Датчики постоянно контролируют ток, напряжение и состояние неисправностей в системе. Реле защиты анализируют данные и запускают выключатели при возникновении нештатных ситуаций. Изоляция неисправностей предотвращает распространение повреждений по электрической сети. При проектировании интегрированных систем инженеры часто сравнивают высоковольтные и низковольтные распределительные устройства. Координация между защитными устройствами обеспечивает селективное срабатывание для стабильности системы. Системы автоматизации улучшают время отклика и операционную эффективность. Правильная конфигурация обеспечивает бесперебойную работу при различных условиях нагрузки. Надежная работа зависит от точной калибровки и конструкции системы.
Типы низковольтных распределительных устройств и их конфигурации
Низковольтное коммутационное оборудование выпускается в различных конфигурациях для удовлетворения разнообразных требований к применению. Системы стационарного типа представляют собой экономичные решения для стационарных установок. Выдвижные конструкции обеспечивают простоту технического обслуживания и замены компонентов без остановки оборудования. Коммутационное оборудование для внутренних помещений подходит для контролируемых сред, таких как коммерческие здания. Системы для наружной установки оснащены погодостойкими корпусами, рассчитанными на суровые условия эксплуатации. Модульные конструкции обеспечивают масштабируемость для расширения электрических сетей. Интеллектуальное коммутационное оборудование оснащено функциями цифрового мониторинга и связи. Каждая конфигурация обладает конкретными преимуществами в зависимости от эксплуатационных потребностей. Инженеры выбирают конструкции с учетом требований безопасности, доступности и гибкости. Правильная конфигурация повышает долгосрочную надежность и эффективность технического обслуживания.
Сравнение типов и характеристик распределительных устройств
| Тип | Структура | Заявка | Техническое обслуживание | Уровень безопасности |
|---|---|---|---|---|
| Исправлено | Постоянный | Промышленные предприятия | Умеренный | Высокий |
| Выводимый | Съемные блоки | Критически важные системы | Просто | Очень высокий |
| В помещении | В приложении | Здания | Низкий | Высокий |
| На открытом воздухе | Устойчивый к погодным условиям | Коммунальные услуги | Умеренный | Высокий |

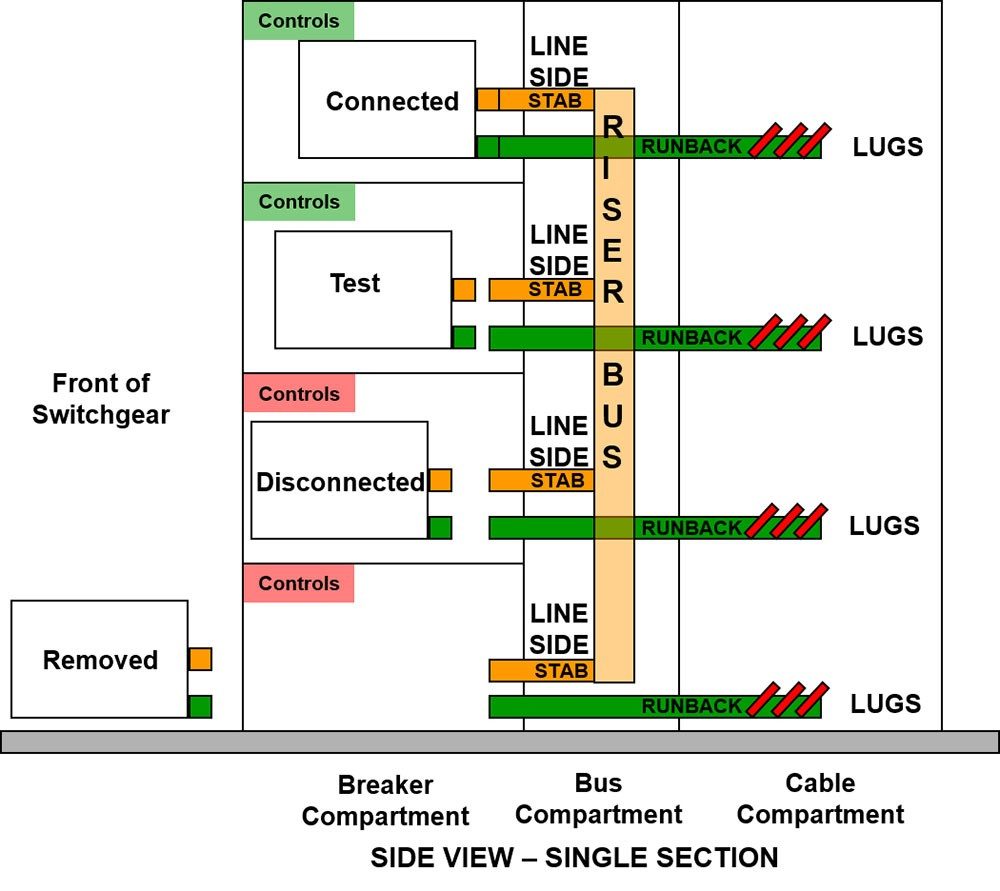

Понимание различий в конфигурации низковольтных распределительных устройств
Конфигурации низковольтных распределительных устройств существенно влияют на эффективность технического обслуживания и гибкость эксплуатации. Стационарные системы требуют отключения на время обслуживания, что может повлиять на графики производства. Выдвижные модули позволяют техническим специалистам безопасно изолировать и обслуживать отдельные компоненты. Системы, устанавливаемые в помещениях, имеют преимущество в виде контролируемой среды, которая снижает воздействие загрязняющих веществ. Системы, устанавливаемые на открытом воздухе, требуют усиленной герметизации для защиты от влаги и пыли. Модульные конфигурации позволяют расширять систему в будущем без перепроектирования всей системы. Интеллектуальные системы обеспечивают диагностику в режиме реального времени и возможности прогнозного технического обслуживания. Инженеры тщательно оценивают эти факторы перед выбором подходящих конструкций. Правильный выбор снижает затраты на жизненный цикл и повышает непрерывность работы.
Основные технические характеристики и стандарты
Низковольтное коммутационное оборудование должно соответствовать международным стандартам для обеспечения безопасности и работоспособности. Стандарт IEC 61439 определяет требования к низковольтным узлам и процедурам испытаний. Стандарты ANSI и UL устанавливают критерии проектирования и сертификации в Северной Америке. Номинальный ток определяет максимальную нагрузочную способность системы. Номинальные значения по короткому замыканию определяют способность выдерживать аварийные режимы. Степень защиты указывает на устойчивость к воздействию пыли и влаги. Пределы нагрева обеспечивают безопасную работу в условиях постоянной нагрузки. Инженеры должны проверять соответствие требованиям на этапах проектирования и монтажа. Стандарты обеспечивают стабильное качество и совместимость между системами.
Таблица сравнения характеристик по электрическим параметрам
| Параметр | Типичный диапазон | Влияние | Вопросы проектирования |
|---|---|---|---|
| Номинальное напряжение | 400–690 В | Совместимость с системами | Требования к приложению |
| Номинальный ток | 630–6300 А | Грузоподъемность | Будущее расширение |
| Короткое замыкание | 25–100 кА | Защита от неисправностей | Безопасность системы |
| Класс защиты | IP30–IP65 | Устойчивость к воздействию окружающей среды | Место установки |
Как технические параметры влияют на рабочие характеристики низковольтного распределительного оборудования
Рабочие характеристики низковольтного распределительного оборудования в значительной степени зависят от правильного подбора параметров на этапе проектирования. Номинальное напряжение должно соответствовать требованиям системы, чтобы избежать пробоя изоляции. Номинальный ток обеспечивает безопасную работу с эксплуатационными нагрузками без перегрева. Короткозамкнутая способность защищает оборудование при экстремальных неисправностях. Степень защиты IP определяет пригодность для различных условий окружающей среды. Инженеры уравновешивают эти параметры для оптимизации безопасности и эффективности. Неправильные технические характеристики могут привести к отказу системы или увеличению затрат на техническое обслуживание. Тщательное планирование обеспечивает надежную работу в течение всего срока службы оборудования. Оптимизация характеристик способствует достижению целей как в области безопасности, так и в области эксплуатационной эффективности.
Преимущества низковольтных распределительных устройств в современных системах
Низковольтное распределительное оборудование обеспечивает значительные преимущества для современной электроэнергетической инфраструктуры. Усовершенствованные средства безопасности защищают персонал от электротравм и дуговых замыканий. Надежная изоляция неисправностей сокращает время простоя и предотвращает повреждение оборудования. Эффективная конструкция улучшает распределение энергии в сложных системах. Модульные конструкции обеспечивают масштабируемость для удовлетворения растущих эксплуатационных потребностей. Возможности автоматизации позволяют осуществлять удаленный мониторинг и управление. Процессы технического обслуживания упрощаются благодаря удобной компоновке компонентов. Промышленные предприятия получают выгоду от снижения эксплуатационных рисков и повышения стабильности системы. Усовершенствованная защита гарантирует соответствие меняющимся стандартам безопасности. Эти преимущества делают ее незаменимой в современных сетях электроснабжения.
Критерии отбора инженеров и закупщиков
Выбор низковольтного распределительного оборудования требует тщательного анализа целого ряда технических факторов. Анализ нагрузки позволяет определить необходимую мощность и потребности в будущем расширении. Условия эксплуатации влияют на конструкцию корпуса и степень защиты. Соблюдение стандартов гарантирует безопасность и получение разрешений регулирующих органов. Инженеры должны учитывать затраты на протяжении всего жизненного цикла, включая монтаж и техническое обслуживание. Возможности цифрового мониторинга повышают наглядность и управляемость системы. Требования к надежности варьируются в зависимости от степени критичности применения. Правильный выбор снижает эксплуатационные риски и повышает производительность системы. Стратегическое планирование обеспечивает долгосрочную эффективность и экономическую целесообразность.
Рекомендации по установке и техническому обслуживанию
Монтаж низковольтного распределительного оборудования требует строгого соблюдения технических рекомендаций и правил техники безопасности. Правильная центровка и надежные соединения обеспечивают бесперебойную работу. Перед подачей напряжения на систему технические специалисты должны проверить целостность изоляции. Регулярные осмотры позволяют выявить потенциальные проблемы до того, как они приведут к сбоям в работе. Тепловизионное обследование помогает на раннем этапе выявить перегревающиеся компоненты. Профилактическое техническое обслуживание сокращает время непредвиденных простоев и затраты на ремонт. Очистка и затяжка соединений позволяют поддерживать оптимальные рабочие характеристики. Ведение документации по техническому обслуживанию способствует эффективному управлению системой в долгосрочной перспективе. Соблюдение передовых методов работы гарантирует стабильную и безопасную эксплуатацию.
Таблица контрольного списка по техническому обслуживанию систем распределительных устройств
| Задача | Частота | Необходимые инструменты | Уровень риска |
|---|---|---|---|
| Визуальный осмотр | Ежемесячно | Основные инструменты | Низкий |
| Тепловизионное сканирование | Ежеквартальный | Тепловизионная камера | Средний |
| Затяжка соединения | Ежегодно | Динамометрический ключ | Средний |
| Проверка автоматических выключателей | Ежегодно | Испытательное оборудование | Высокий |
Обеспечение надежности за счет технического обслуживания низковольтных распределительных устройств
Надежность низковольтного распределительного оборудования зависит от регулярного и тщательно спланированного технического обслуживания. Регулярные осмотры помогают своевременно выявлять износ и потенциальные неисправности. Термосканирование позволяет обнаружить скрытые проблемы, которые не видны при рутинных проверках. Затяжка соединений предотвращает перегрев и потери энергии. Тестирование выключателей гарантирует их правильную работу в нештатных ситуациях. Графики технического обслуживания должны соответствовать эксплуатационным требованиям и факторам окружающей среды. Квалифицированные технические специалисты играют ключевую роль в поддержании целостности системы. Правильное техническое обслуживание продлевает срок службы оборудования и снижает вероятность непредвиденных отказов. Последовательное выполнение процедур обеспечивает безопасную и эффективную работу электрической системы.
Будущие тенденции в области распределения низковольтного электроснабжения
Развитие низковольтных распределительных устройств продолжается благодаря прогрессу в области цифровых технологий и управления энергопотреблением. Интеллектуальные системы объединяют датчики и протоколы связи для мониторинга в режиме реального времени. Профилактическое техническое обслуживание использует аналитику данных для предотвращения непредвиденных отказов. Повышение энергоэффективности позволяет снизить эксплуатационные расходы и уменьшить воздействие на окружающую среду. Интеграция с системами возобновляемой энергетики способствует внедрению экологически устойчивых энергетических решений. Автоматизация повышает оперативность системы и сокращает необходимость ручного вмешательства. Инженеры внедряют передовые технологии для повышения надежности и производительности систем. Будущие разработки будут сосредоточены на создании более интеллектуальных и эффективных решений в области распределения электроэнергии.
Часто задаваемые вопросы
В чём заключается основное назначение низковольтного распределительного оборудования?
Низковольтное коммутационное оборудование в первую очередь обеспечивает управление, защиту и развязку электрооборудования в системах распределения электроэнергии. Оно гарантирует безопасность эксплуатации за счет оперативного обнаружения неисправностей и быстрого отключения поврежденных цепей. Этот процесс предотвращает повреждение подключенного оборудования и снижает риски для безопасности. Инженеры используют его для эффективного управления потоком электроэнергии в различных сферах применения. Надежные системы защиты также способствуют обеспечению непрерывной работы в промышленных условиях. Без надлежащего коммутационного оборудования электрические неисправности могут привести к серьезным сбоям или опасным ситуациям. При его проектировании основное внимание уделяется безопасности, надежности и эффективности эксплуатации. Эффективные системы улучшают как производительность, так и долгосрочную стабильность системы.
В чём заключается разница между низковольтным и высоковольтным распределительным оборудованием?
Низковольтное распределительное оборудование работает при напряжении до 1000 вольт, тогда как высоковольтные системы рассчитаны на гораздо более высокие значения. Различия в конструкции касаются в основном изоляции, механизмов защиты и требований безопасности. Высоковольтные системы требуют больших зазоров и более сложных изоляционных материалов. Низковольтные системы более компактны и широко используются в коммерческих целях.
Методы защиты также различаются в зависимости от характеристик неисправностей. Инженеры подбирают системы с учетом уровня напряжения и требований конкретного применения. Оба типа играют важную роль в сетях электрораспределения. Правильный подбор обеспечивает безопасное и эффективное управление электроэнергией.
Как часто следует проводить осмотр систем электроаппаратуры?
Системы распределительных устройств необходимо регулярно проверять для обеспечения безопасности и работоспособности. Ежемесячные визуальные осмотры помогают выявить очевидные проблемы, такие как повреждения или загрязнения. Ежеквартальные тепловизионные обследования позволяют обнаружить перегревающиеся компоненты, которые могут в скором времени выйти из строя. Ежегодные испытания гарантируют правильную работу выключателей и устройств защиты. Частота технического обслуживания может увеличиваться в суровых условиях эксплуатации или при критически важных применениях. Инженеры часто корректируют графики с учетом интенсивности использования системы и уровня риска. Регулярные проверки позволяют сократить количество непредвиденных отказов и продлить срок службы оборудования. Правильное планирование технического обслуживания обеспечивает надежную и безопасную работу системы на протяжении длительного времени.
