Что такое трехфазный трансформатор на опоре?
-
Трехфазный трансформатор на опоре обеспечивает понижение высокого напряжения для эффективного распределения электроэнергии. Узнайте о размерах, технических характеристиках и монтаже.
1. Определение и виды
Трехфазный трансформатор на бетонном основании понижает высокое напряжение до более низкого, пригодного для использования уровня в бытовых, коммерческих или промышленных целях. Обычно трансформаторы этого типа используются в районах с подземными линиями электропередачи, поскольку они обеспечивают более эффективную и надёжную систему распределения электроэнергии. Инженеры устанавливают эти трансформаторы на бетонном основании, защищая их от механических повреждений с помощью прочных кожухов. Конструкторы разрабатывают эти трансформаторы для удовлетворения самых разнообразных потребностей в электроэнергии.
Типы трехфазных трансформаторов на опоре
-

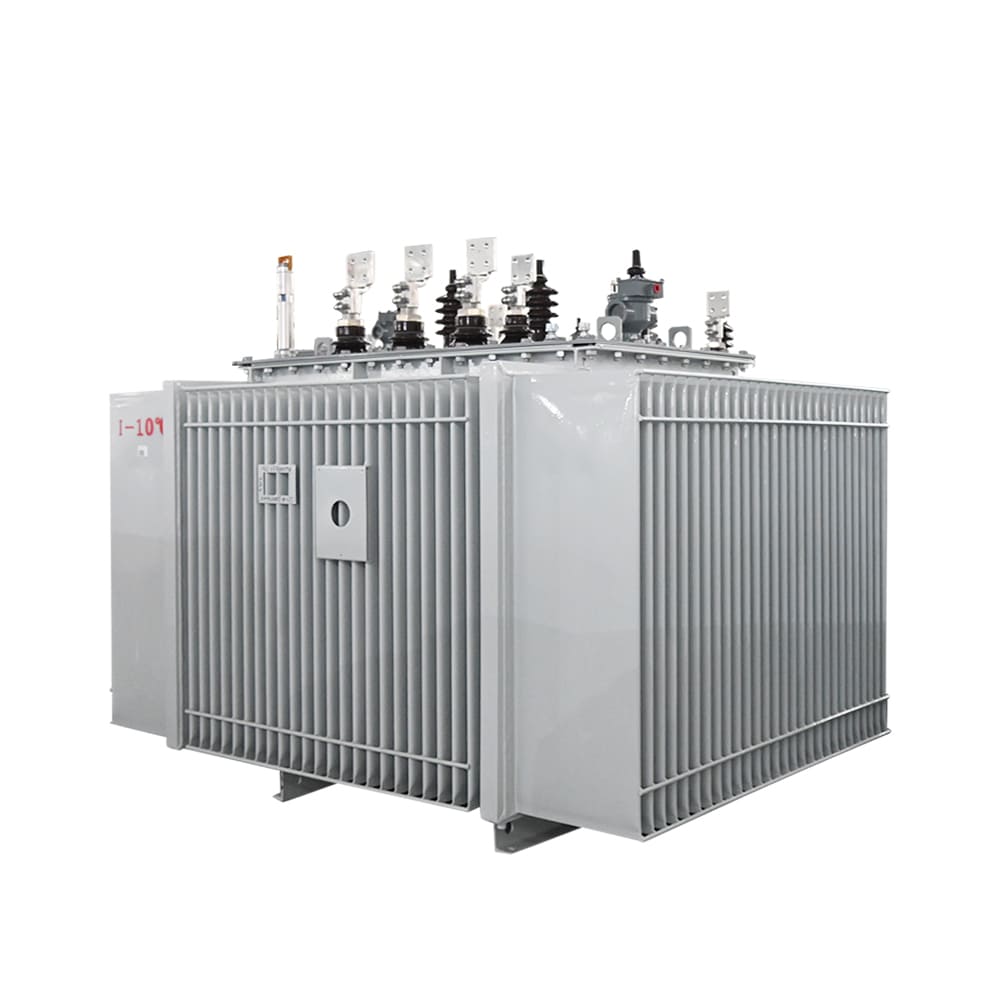

Масляные трансформаторы
Производители разрабатывают трехфазные масляные трансформаторы на опорах, в которых изоляционное масло способствует отводу тепла, предотвращая перегрев трансформатора. Эти трансформаторы отличаются высокой надежностью, а благодаря эффективным системам охлаждения и способности выдерживать высокие нагрузки они на протяжении десятилетий остаются предпочтительным выбором. Масло также выполняет функцию изолятора, предотвращая образование электрической дуги и обеспечивая безопасность эксплуатации.
-
Трансформаторы сухого типа
В отличие от масляных трансформаторов, в трансформаторах сухого типа не используется жидкий теплоноситель. Вместо этого для поддержания безопасной рабочей температуры в них используется воздух или другие изоляционные материалы. Такие трансформаторы обычно устанавливаются в помещениях или в зонах, где пожарная безопасность имеет первостепенное значение. Несмотря на то что их охлаждающая способность может быть ниже, чем у масляных моделей, трансформаторы сухого типа отличаются повышенной безопасностью и являются более экологичными.
Стандарты для трехфазных трансформаторов на опоре
-
CSA C227.4 и C227.5
Данные канадские стандарты устанавливают требования к трансформаторам на опорах и помогают обеспечить соответствие конструкции трансформаторов, разрабатываемых производителями, строгим критериям безопасности и эксплуатационных характеристик. Стандарты содержат рекомендации по изоляции, температурным режимам и сейсмостойкости. Соблюдение этих стандартов гарантирует безопасную эксплуатацию трансформаторов и их способность удовлетворять потребности в электроэнергии в различных сферах применения.
-
IEEE C57.12.34
Стандарт IEEE C57.12.34 определяет необходимые характеристики и методы испытаний трансформаторов на опорах. Он охватывает электрические, механические и экологические аспекты, обеспечивающие эффективность, надежность и безопасность трансформатора. Стандарт предписывает производителям изготавливать трансформаторы, которые на протяжении длительного времени демонстрируют стабильную и надежную работу.
2. Технические характеристики
Электрические свойства
Электрические характеристики трехфазного трансформатора на опоре играют ключевую роль в его работоспособности и эффективности. К этим характеристикам относятся:
-
Первичное напряжение
Трехфазный трансформатор на опоре обычно работает с первичным напряжением в диапазоне от 2400 В до 34 500 В, в зависимости от модели и области применения. Трансформатор понижает это высокое напряжение до более низкого вторичного напряжения, что делает его пригодным для распределения электроэнергии в жилых и коммерческих зданиях. -
Напряжение на вторичной обмотке
Напряжение на вторичной обмотке этих трансформаторов обычно составляет от 120 до 480 В, что обеспечивает необходимое напряжение для питания бытовых приборов, оборудования или целых зданий. -
Нагрузочная способность
Нагрузочная способность трансформатора определяет максимальную электрическую нагрузку, которую он способен выдержать. Это имеет решающее значение, особенно в крупных коммерческих и промышленных системах. Типичная нагрузочная способность трансформаторов на опорах колеблется от 45 кВА до 5000 кВА в зависимости от размера и потребностей в электроэнергии данного района.
Механические свойства
Механическая прочность является ещё одним важнейшим фактором при проектировании трехфазного трансформатора на опоре. К ключевым механическим характеристикам относятся:
-
Материал корпуса
Как правило, производители оснащают большинство трехфазных трансформаторов на опорах стальными корпусами. Эти корпуса защищают трансформаторы от воздействия внешних факторов, таких как дождь, ветер и механические удары. Прочная стальная конструкция также предотвращает несанкционированный доступ и защищает трансформатор от внешних повреждений. -
Система охлаждения
Охлаждение играет важнейшую роль в поддержании эффективности трансформатора. В масляных трансформаторах для охлаждения системы используется изоляционное масло, тогда как в трансформаторах сухого типа используется естественная циркуляция воздуха или внешние системы охлаждения. Надлежащее охлаждение позволяет трансформатору поддерживать оптимальные рабочие температуры, предотвращая перегрев и возможные повреждения. -
Сейсмостойкость и ударопрочность
Некоторые производители разрабатывают трехфазные трансформаторы на опорах с учетом сейсмических норм, особенно для зон, подверженных землетрясениям. Такие трансформаторы оснащены усилительными элементами, позволяющими выдерживать сейсмические воздействия и механические удары.
-
3. Размеры трехфазных трансформаторов на опоре
Размер трехфазного трансформатора на опоре зависит от его номинальной мощности, которая варьируется в зависимости от электрической нагрузки, которую он должен выдерживать. Ниже приведена таблица, в которой указаны типовые размеры трансформаторов в соответствии со стандартами CSA и IEEE:
| Стандартный размер CSA | Стандартный размер по стандарту IEEE |
|---|---|
| 75 кВА | 45 кВА, 75 кВА, 112,5 кВА, 150 кВА |
| 150 KVA | 225 кВА, 300 кВА, 500 кВА |
| 225 кВА | 750 кВА |
| 300 кВА | 1000 кВА |
| 500 кВА | 1500 кВА |
| 750 кВА | 2000 кВА |
| 1000 кВА | 2500 кВА |
| 1500 кВА | 3750 кВА |
| 2000 кВА | 5000 кВА |
| 2500 кВА | 7500 кВА |
| 3000 кВА | 10 000 кВА |
В этой таблице представлен ассортимент доступных моделей, каждая из которых рассчитана на различные потребности в электроэнергии. Модели меньшей мощности, например 75 кВА или 150 кВА, идеально подходят для жилых домов и небольших коммерческих объектов, тогда как агрегаты большей мощности, например 5000 кВА или 10000 кВА, предназначены для обеспечения электроэнергией крупных промышленных объектов.
4. Тестирование
Проведение испытаний имеет решающее значение для обеспечения соответствия трехфазного трансформатора на опоре стандартам безопасности и его надёжной работы на протяжении всего срока службы. Проводятся различные испытания, в том числе:
-
Испытание на диэлектрическую прочность
Данное испытание позволяет оценить способность изоляционных материалов трансформатора выдерживать высокие напряжения без пробоя. -
Испытание на нагрузку
Испытание на нагрузку позволяет убедиться, что трансформатор способен выдерживать номинальную нагрузку без перегрева и сбоев в работе. -
Испытание на повышение температуры
Данное испытание позволяет убедиться, что трансформатор способен поддерживать оптимальный температурный режим во время работы, предотвращая перегрев и возможные неисправности.
5. Упаковка
Правильная упаковка трехфазных трансформаторов на опоре имеет решающее значение для предотвращения повреждений при транспортировке. Обычно трансформаторы упаковывают с использованием:
-
Защитная пена и набивка
Пена и другие амортизирующие материалы используются для предотвращения ударов и вибраций во время транспортировки. -
Погодостойкая изоляция
Трансформаторы имеют изоляцию из влагостойких материалов, обеспечивающую защиту от воздействия внешних факторов, таких как дождь или пыль. -
Надежная фиксация на поддонах Трансформаторы компании «
» размещаются на прочных деревянных поддонах или в специально изготовленных ящиках для обеспечения безопасной транспортировки.
6. Установка и техническое обслуживание
Установка
Установка трехфазного трансформатора на опоре требует тщательного планирования. Обычно этот процесс включает в себя следующие этапы:
-
Подготовка площадки
Убедитесь, что площадка устойчива, ровна и очищена от мусора. Место установки должно быть легкодоступным для проведения технического обслуживания и ремонта. -
Электрическое подключение
Подключите первичный и вторичный электрические кабели к трансформатору. Убедитесь, что вся проводка имеет надлежащую изоляцию и надежно закреплена. -
Тестирование трансформатора
Перед полным включением питания необходимо провести первоначальные испытания, чтобы убедиться в исправности трансформатора.
Техническое обслуживание
Регулярное техническое обслуживание имеет решающее значение для продления срока службы трансформатора. К плановым работам относятся:
-
Визуальный осмотр: Проверьте корпус трансформатора на наличие следов механических повреждений или износа.
-
Проверка уровня масла: в масляных трансформаторах необходимо убедиться, что уровень масла находится в пределах рекомендуемого диапазона.
-
Проверка системы охлаждения: Убедитесь, что система охлаждения работает эффективно и что в ней нет засоров или утечек.
7. Заключение
Трехфазный трансформатор на опоре является неотъемлемой частью современных систем электрораспределения, обеспечивая безопасное и эффективное преобразование напряжения. Независимо от того, являются ли они масляными или сухими, эти трансформаторы рассчитаны на работу в различных условиях эксплуатации и способны удовлетворять разнообразные потребности в электроэнергии. Регулярные испытания, техническое обслуживание и правильная установка имеют решающее значение для обеспечения эффективной работы трансформатора на протяжении всего срока его службы.
Почему стоит выбрать интеллектуальный трансформатор управления Kerun?
Компания Kerun Intelligent Control Transformer является надежным поставщиком высококачественных трехфазных трансформаторов. Обладая более чем 16-летним опытом, Kerun заслужила репутацию производителя надежных, долговечных и эффективных трансформаторов. Компания использует передовые технологии и соблюдает международные стандарты, такие как CSA C227.4 и IEEE C57.12.34. Трансформаторы Kerun разработаны с учетом самых высоких стандартов безопасности, что гарантирует точное и надежное удовлетворение ваших потребностей в распределении электроэнергии.
Часто задаваемые вопросы
В чём заключаются основные преимущества использования трёхфазного трансформатора на опоре?
Трехфазный трансформатор на опоре обладает рядом преимуществ, в том числе обеспечивает эффективное преобразование напряжения как для бытовых, так и для коммерческих нужд, отличается простотой монтажа и компактной конструкцией. Он особенно выгоден в районах с подземными линиями электропередачи, поскольку его можно безопасно устанавливать на открытом воздухе, что позволяет сэкономить место внутри зданий.
Каков срок службы трехфазных трансформаторов на опоре?
Срок службы трехфазного трансформатора на опоре обычно составляет от 20 до 30 лет, что зависит от таких факторов, как техническое обслуживание, условия эксплуатации и окружающая среда. Регулярные осмотры и надлежащее техническое обслуживание помогают продлить срок службы трансформатора.
Можно ли использовать трехфазный трансформатор на опоре для крупных промышленных объектов?
Трехфазные трансформаторы на опоре хорошо подходят для промышленного применения. Они выпускаются в различных размерах — от небольших моделей для жилых домов до крупных промышленных агрегатов. Эти устройства эффективно справляются с высокими нагрузками, что делает их отличным выбором для отраслей, где требуется надежное и бесперебойное электроснабжение.
