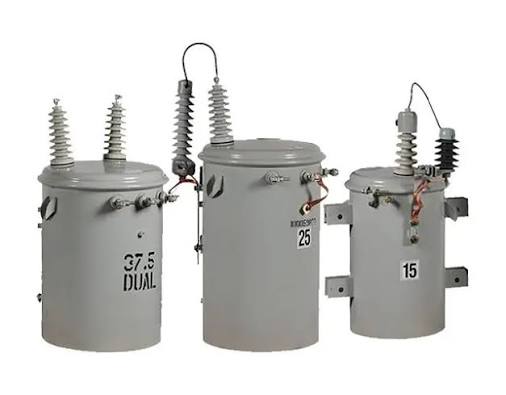

Как выбрать однофазный распределительный трансформатор?
-
Выбор однофазного распределительного трансформатора зависит от системы масляного охлаждения, стабильности изоляции, регулирования напряжения и способности выдерживать промышленные нагрузки.
Промышленные объекты требуют стабильного напряжения в ходе непрерывных производственных циклов. Однофазный распределительный трансформатор часто используется для питания систем освещения, шкафов управления и среднемощного промышленного оборудования. Маслонаполненные конструкции обеспечивают более высокую эффективность охлаждения по сравнению с сухими аналогами. Минеральное масло эффективно отводит внутреннее тепло от обмоток. Стабильное охлаждение снижает износ изоляции в периоды интенсивной эксплуатации. Производители также отдают предпочтение компактным конструкциям с масляным баком для установки на открытом воздухе. Коррозионно-стойкие покрытия повышают долговечность оборудования во влажных промышленных зонах. Во многих проектах энергоснабжения для передачи электроэнергии на большие расстояния выбирают масляные системы. Правильный подбор мощности трансформатора снижает гармонические нагрузки на подключенные устройства. Надежная работа электрооборудования эффективно поддерживает автоматизированные производственные процессы. Промышленные заказчики обычно тщательно сравнивают потери в нагрузке, значения импеданса и прочность изоляции. Технические группы по закупкам также оценивают будущие потребности в расширении перед окончательным утверждением.
Планирование нагрузки на однофазный распределительный трансформатор
Инженеры-электрики рассчитывают мощность трансформатора исходя из подключенных рабочих нагрузок. На производственных линиях при запуске часто возникают временные скачки пускового тока. При работе с постоянными нагрузками перед выбором оборудования необходимо точно рассчитать тепловой запас. Однофазный распределительный трансформатор должен поддерживать стабильное напряжение в периоды пикового спроса. Многие заводы резервируют дополнительную мощность на случай будущего расширения производства. С течением времени трансформаторы, рассчитанные на избыточную мощность, могут приводить к ненужным эксплуатационным потерям. В агрегатах меньшей мощности в условиях перегрузки часто наблюдается ускоренный износ изоляции. Отделы закупок обычно анализируют кривые спроса на основе данных предыдущих эксплуатационных записей. Дисбаланс напряжения может привести к повреждению двигателей, приводов и прецизионных устройств управления. Некоторые промышленные предприятия используют интеллектуальные системы мониторинга для анализа нагрузки. Инженерные группы также проверяют температуру окружающей среды перед окончательным выбором трансформатора. Эффективность циркуляции масла незначительно изменяется при высоких температурах окружающей среды. Обоснованный выбор размера трансформатора способствует обеспечению непрерывности работы промышленных распределительных сетей.
Выбор материалов сердечника и конструкции обмотки
КПД трансформатора в значительной степени зависит от качества материала сердечника и конструкции обмотки. Холоднокатаная кремниевая сталь снижает магнитные потери во время циклов преобразования напряжения. Высокая магнитная проницаемость способствует снижению уровня энергопотребления в режиме холостого хода. Медные обмотки обеспечивают более высокую проводимость по сравнению с алюминиевыми. Многие промышленные предприятия отдают предпочтение меди, поскольку её тепловое сопротивление остается относительно стабильным. Геометрия обмотки также влияет на сопротивление короткому замыканию при резких скачках тока. Механические опорные конструкции предотвращают смещение обмотки в условиях электромагнитных нагрузок. Некоторые производители применяют процессы вакуумной сушки перед заполнением маслом. Удаление влаги значительно повышает диэлектрическую прочность внутри изоляционных систем.
На современных производственных предприятиях перед выдачей разрешения на отгрузку проводятся испытания импульсным напряжением. Некоторые электростанции интегрируют системы масляных силовых трансформаторов напряжением 110 кВ в региональную распределительную инфраструктуру. Надлежащее давление зажима сердечника также позволяет свести к минимуму вибрацию и эксплуатационный шум во время работы.
Системы охлаждения и эффективность теплоизоляции
Системы масляного охлаждения обеспечивают надежный тепловой контроль в сложных условиях эксплуатации. Трансформаторное масло поглощает тепло от обмоток и магнитных сердечников. Ребра радиатора отводят накопленное тепло за счет естественной циркуляции воздуха. Системы принудительного охлаждения повышают тепловую стабильность при высокопроизводительных промышленных операциях. Целлюлозная изоляционная бумага эффективно защищает проводники от повреждений, вызванных электрическими разрядами. Производители часто выбирают изоляционные материалы с улучшенными тепловыми характеристиками для продления срока службы. Качество диэлектрического масла напрямую влияет на надежность изоляции и безопасность эксплуатации. Регулярные испытания масла позволяют выявить загрязнение влагой до того, как внутри трансформатора возникнут серьезные неисправности. На многих промышленных объектах в ходе плановых осмотров проводится анализ растворенных газов. Стандарты МЭК 60076 четко определяют процедуры испытаний трансформаторов на повышение температуры и диэлектрические испытания. Стандарты ANSI C57 также точно определяют требования к согласованности изоляции и характеристикам при перегрузке. Стабильная эффективность охлаждения существенно снижает частоту технического обслуживания в промышленных системах распределения электроэнергии.
| Способ охлаждения | Эффективность отвода тепла | Потребность в техническом обслуживании | Промышленное применение |
|---|---|---|---|
| ОНАН | Умеренный | Низкий | Системы для легкой промышленности |
| ONAF | Высокий | Средний | Производственные мощности |
| OFAF | Очень высокий | Выше | Предприятия тяжелой промышленности |
Выбор метода охлаждения для промышленных процессов
Выбор метода охлаждения влияет на долгосрочную эксплуатационную надежность и затраты на техническое обслуживание. Системы ONAN используют естественную циркуляцию масла и воздуха во время работы. Эти системы рассчитаны на умеренные промышленные нагрузки и отличаются более простой конструкцией. Системы ONAF дополняются принудительной циркуляцией воздуха с помощью внешних вентиляторных агрегатов. Дополнительный воздушный поток обеспечивает стабильность температуры при длительной работе с высокой нагрузкой. Крупные промышленные объекты часто требуют более высокой эффективности охлаждения в летний период. В системах OFAF масло циркулирует механически через внешние теплообменные конструкции. Усовершенствованное охлаждение повышает стабильность изоляции при непрерывных рабочих циклах. Специалисты по техническому обслуживанию регулярно контролируют рабочие характеристики насоса и давление масла. Выбор системы охлаждения также влияет на занимаемую трансформатором площадь и уровень шума при работе. В ряде экспортных проектов предусмотрены усовершенствованные системы охлаждения для тропического климата. Надежное управление тепловым режимом защищает изоляцию обмоток от ускоренного износа с течением времени.
Стандарты стабильности напряжения и энергоэффективности
Характеристики регулирования напряжения существенно влияют на стабильность работы промышленного оборудования и стабильность производства. Резкие колебания напряжения могут привести к повреждению систем автоматизации и электронных модулей управления. Инженеры обычно проверяют значения импеданса в ходе процедур оценки технических характеристик трансформаторов. Снижение энергетических потерь позволяет сократить эксплуатационные расходы на протяжении длительного срока службы. Энергоэффективные трансформаторы эффективно способствуют достижению целей в области устойчивого развития во всех секторах промышленного производства. Многие поставщики предоставляют сертифицированные отчеты о коэффициенте полезного действия в ходе процедур тендерных торгов по проектам. Величина потерь в нагрузке увеличивается, когда проводники нагреваются до чрезмерно высоких рабочих температур. Правильный подбор размеров проводников ограничивает накопление тепла при непрерывной промышленной эксплуатации. Современные заводы по производству трансформаторов используют автоматизированное оборудование для намотки обмоток, что обеспечивает точность производства. Некоторые региональные энергетические компании внедряют масляные силовые трансформаторы напряжением 66 кВ в рамках проектов по расширению инфраструктуры. Стабильное выходное напряжение повышает эксплуатационную надежность автоматизированных промышленных объектов. Стабильные показатели эффективности также способствуют реализации стратегий долгосрочного инвестиционного планирования.
| Мощность трансформатора | Типичное напряжение | Диапазон эффективности | Рекомендуемая отрасль |
|---|---|---|---|
| 50 кВА | 11 кВ | 96% | Коммерческие объекты |
| 200 кВА | 22 кВ | 97% | Производственные цеха |
| 500 кВА | 35 кВ | 98% | Промышленные производственные предприятия |
Условия установки однофазного распределительного трансформатора
Условия окружающей среды существенно влияют на надежность трансформатора и долговечность изоляции. Однофазный распределительный трансформатор, устанавливаемый на открытом воздухе, требует нанесения коррозионно-стойких защитных покрытий. Объекты, расположенные в прибрежных районах, часто подвергаются воздействию высокой влажности и загрязнению солями, содержащимися в воздухе. Агрессивные условия окружающей среды ускоряют процессы износа корпуса и окисления внешних соединителей. Повышенная температура окружающей среды также существенно влияет на скорость старения трансформаторного масла. Промышленные заказчики обычно проверяют герметичность корпуса оборудования перед принятием решения о закупке. Бетонные фундаменты должны надлежащим образом выдерживать вес оборудования и обеспечивать устойчивость к вибрациям. Надлежащая вентиляция эффективно предотвращает чрезмерное накопление тепла вокруг охлаждающих решеток. Зоны установки должны постоянно оставаться свободными от горючих промышленных материалов. Системы заземления защищают оборудование от повреждений, вызванных ударами молнии и коммутационными перенапряжениями.
Схемы прокладки кабелей также влияют на безопасность эксплуатации и удобство технического обслуживания. Тщательное планирование с учетом окружающей среды позволяет существенно снизить риски непредвиденных остановок на промышленных объектах.
Оценка поставщиков и аттестация производственных предприятий
Специалисты по промышленным закупкам тщательно оценивают возможности поставщиков перед заключением крупных закупочных соглашений. В ходе аудитов производственных предприятий обычно проверяются условия работы цехов по намотке и испытательных лабораторий. Опытные производители ведут отслеживаемую производственную документацию по каждому трансформатору. Системы качества должны соответствовать признанным международным стандартам промышленной сертификации. Заказчики часто запрашивают отчеты об испытаниях на короткое замыкание еще до этапа утверждения проекта. Надежные поставщики также предоставляют подробную документацию по монтажу и техническому обслуживанию. Скорость реагирования на технические запросы влияет на эффективность координации проекта при сжатых сроках. Экспортные проекты требуют стабильного управления логистикой и соблюдения процедур защитной упаковки. Некоторые поставщики имеют специальные инженерные группы для разработки индивидуальных решений в промышленной сфере. Менеджеры по закупкам также анализируют исторические показатели эксплуатации предыдущих установок. Финансовая стабильность остается важным фактором для заключения долгосрочных соглашений о техническом обслуживании по всему миру. Прочные партнерские отношения с поставщиками повышают надежность оборудования в промышленных системах распределения электроэнергии.
Стандарты испытаний однофазных распределительных трансформаторов
Процедуры испытаний позволяют проверить эксплуатационную безопасность перед началом работ по вводу промышленного трансформатора в эксплуатацию. Однофазный распределительный трансформатор, как правило, проходит плановые испытания диэлектрических свойств и соотношения трансформации. Испытания на повышение температуры подтверждают эффективность системы охлаждения в условиях непрерывной рабочей нагрузки. Контроль частичных разрядов позволяет на ранней стадии выявить дефекты изоляции внутри обмоток. Процедуры отбора проб масла позволяют тщательно оценить концентрацию влаги и содержание растворённых газов. Акустические испытания также позволяют точно измерить уровень вибрации и шума трансформатора в процессе работы. Операторы промышленных объектов часто запрашивают проведение заводских приёмных испытаний до этапа выдачи разрешения на отгрузку. Некоторые проекты энергетических компаний дополнительно требуют документации, подтверждающей проверку в независимой лаборатории. Надёжные процедуры испытаний сокращают задержки при вводе в эксплуатацию в рамках сложных промышленных проектов. Соблюдение графиков проверок также значительно повышает долгосрочную стабильность работы. Подробная техническая документация служит основой для планирования технического обслуживания и разработки стратегий будущей замены оборудования. Строгие стандарты испытаний защищают промышленные объекты от непредвиденных сбоев в работе электрических систем.
Распространенные ошибки при закупках и долгосрочное техническое обслуживание
Многие промышленные проекты заканчиваются неудачей из-за того, что на начальном этапе планирование закупок остается неполным. Некоторые закупщики на этапе оценки поставщиков уделяют внимание исключительно цене оборудования. Недорогие изделия иногда содержат изоляцию низкого качества или нестабильные материалы обмотки. Неадекватные системы охлаждения могут ускорить внутреннее термическое изнашивание во время эксплуатации. Графики технического обслуживания должны включать регулярный анализ масла и проверку уплотнений. Инженеры часто проверяют содержание растворенных газов в рамках программ профилактического обслуживания. Процедуры фильтрации масла удаляют влагу и окислительные примеси из изоляционных систем. Регулярные осмотры также позволяют на ранней стадии выявлять ослабленные соединения и аномальные вибрации. На промышленных объектах обычно хранятся запасные комплекты прокладок для аварийного ремонта. Правильное планирование технического обслуживания значительно продлевает срок службы трансформаторов и повышает их эксплуатационную эффективность. Долгосрочные договоры на обслуживание также повышают скорость технического реагирования при непредвиденных сбоях. Внимательное отношение к инвестициям в техническое обслуживание снижает затраты, связанные с перерывами в работе, в условиях промышленного производства.
Часто задаваемые вопросы
Какую мощность следует выбрать для промышленных объектов?
Промышленные предприятия должны рассчитывать мощность трансформаторов исходя из фактических уровней эксплуатационной нагрузки. Инженеры обычно комплексно анализируют пусковые токи и постоянные рабочие нагрузки. Дополнительный резерв мощности позволяет эффективно обеспечить будущие потребности в расширении производства. Чрезмерное завышение мощности неоправданно увеличивает потери в холостом ходу и эксплуатационные расходы. В трансформаторах меньшей мощности в условиях перегрузки часто наблюдается ускоренный износ изоляции. Производственные предприятия обычно анализируют исторические данные о потреблении энергии перед принятием решений о закупке оборудования. Температура окружающей среды также влияет на тепловые характеристики трансформатора во время непрерывной работы. Предприятия, использующие автоматизированные системы, нуждаются в более высокой стабильности напряжения во время пиковых производственных циклов. Технические специалисты должны тщательно сравнивать значения импеданса, методы охлаждения и показатели КПД. Правильный подбор мощности повышает непрерывность работы и защищает подключенное электрооборудование от колебаний напряжения. Точное планирование нагрузки также снижает частоту технического обслуживания в промышленных системах распределения электроэнергии.
Как охлаждение маслом повышает надежность трансформатора?
Масляное охлаждение значительно улучшает теплоотвод внутри конструкций промышленных трансформаторов. Трансформаторное масло поглощает тепло от обмоток и материалов магнитного сердечника. Эффективный теплообмен снижает старение изоляции во время непрерывной работы в режиме высокой нагрузки. Стабильные внутренние температуры эффективно снижают механические нагрузки на опорные конструкции обмоток. Масло также постоянно улучшает диэлектрическую изоляцию между находящимися под напряжением проводящими компонентами. Многие промышленные предприятия проводят анализ растворённых газов в целях профилактического технического обслуживания. Регулярные испытания масла позволяют выявить загрязнение влагой до того, как внутри трансформатора возникнут серьёзные неисправности. Охлаждающие радиаторы отводят накоплённое тепло посредством естественной или принудительной циркуляции воздуха. Современные системы охлаждения обеспечивают стабильную работу в условиях напряжённых производственных графиков. Надёжные тепловые характеристики продлевают срок службы трансформатора и сокращают количество непредвиденных остановок в работе. Надлежащее обслуживание масла также повышает электробезопасность в промышленных сетях электроснабжения.
Какие сертификаты имеют значение для экспортных проектов?
Экспортные проекты, как правило, требуют соблюдения общепризнанных международных технических стандартов. Сертификация по стандартам МЭК по-прежнему играет важную роль в проверке характеристик напряжения и согласованности изоляции. Стандарты ANSI также четко определяют требования к испытаниям на повышение температуры и электрическим испытаниям. Многие промышленные заказчики требуют проведения заводских приемочных испытаний до начала процедур разрешения на отгрузку. Отчеты о проверках, проведенных независимыми организациями, значительно повышают доверие к поставкам в ходе реализации крупных инфраструктурных проектов. Документация о соответствии экологическим требованиям может эффективно способствовать таможенному оформлению на регулируемых рынках. Производители часто предоставляют протоколы испытаний на короткое замыкание для оценки промышленных проектов. Энергоснабжающие компании часто проверяют отчеты о КПД трансформаторов перед этапами утверждения закупок. Надежные поставщики постоянно ведут отслеживаемую документацию по производству экспортируемого трансформаторного оборудования. Технические сертификаты также повышают уверенность в долгосрочной эксплуатации промышленных систем распределения электроэнергии. Полная документация о соответствии требованиям способствует более плавному проведению процессов монтажа и ввода в эксплуатацию на международном уровне.
