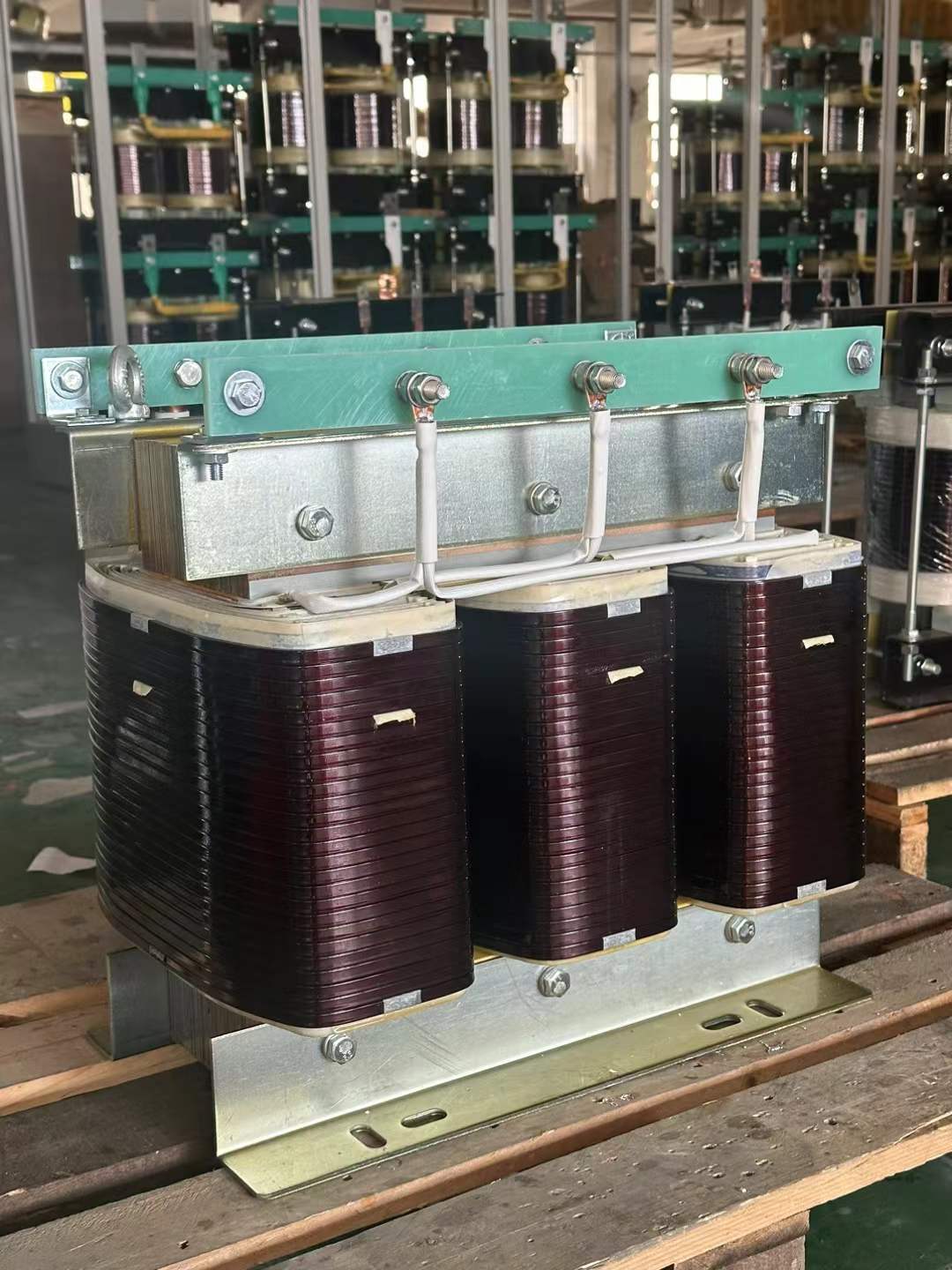

Как выбрать сердечники трансформаторов?

Марки кремниевой стали для сердечников трансформаторов

Холоднокатаная ориентированно-кристаллическая сталь является основным материалом для изготовления электроизоляционных пластин. Специальные технологии прокатки обеспечивают выравнивание кристаллической структуры вдоль направления прокатки. Такое специфическое выравнивание снижает величину потерь в сердечнике при прохождении переменного тока. Добавление кремния повышает удельное электрическое сопротивление, что предотвращает нежелательное выделение тепла. Современные производственные линии позволяют достигать высокой однородности толщины до 0,18 миллиметра. Более тонкие ламинации снижают классические вихревые потери в сетях распределения электроэнергии высокой мощности. Аморфные металлы представляют собой альтернативу с чрезвычайно тонкой молекулярной структурой. Эти некристаллические сплавы не имеют структурированных атомных барьеров для намагничивания. Следовательно, им требуется минимальный ток намагничивания для достижения высокой плотности магнитного потока. Такие передовые материалы оптимизируют производительность распределительной системы при переменных нагрузках. Ограничения бюджета обычно диктуют выбор между сталью и аморфным металлом. Инженеры делают взвешенный выбор, чтобы сбалансировать первоначальные затраты на компоненты с выгодами от эксплуатации в течение всего срока службы.

Конструктивные характеристики конфигураций сердечника

Различные геометрические конструкции влияют на эффективность электрораспределительного оборудования. Стандартные EI-пакеты упрощают производство, но увеличивают сопротивление магнитных стыков. Напротив, спиральные формы позволяют свести к минимуму количество стыков, обеспечивая непрерывность магнитных траекторий. В масляных трансформаторах на 10 кВ для достижения оптимальной эффективности обычно используются стыки с перекрытием. Такая конфигурация снижает локальные потери в сердечнике вблизи критических угловых соединений. Плотное зажатие сердечников трансформатора предотвращает физические вибрации во время работы. Неплотное зажатие приводит к недопустимому уровню гула в жилых районах. Тяжелые стальные рамы фиксируют сложенные листы с высокой силой сжатия. Качественные изоляционные покрытия предотвращают электрические короткие замыкания между соседними металлическими слоями. Процессы пропитки смолой обеспечивают дополнительную структурную жесткость против механических нагрузок. Операторы энергосистем требуют прочных конструкций, способных безопасно выдерживать силы короткого замыкания. Прочная конструкция гарантирует надежную подачу электроэнергии в течение нескольких десятилетий эксплуатации.

Стандартные номинальные характеристики конструкций с магнитным сердечником

Международные регулирующие органы устанавливают строгие правила в отношении эффективности электрооборудования. Такие организации, как Международная электротехническая комиссия, определяют максимально допустимые потери энергии. Энергокомпании обязаны закупать оборудование, соответствующее этим требованиям, чтобы избежать значительных финансовых штрафов. Эти строгие экологические директивы вынуждают производителей совершенствовать свои стандарты проектирования. Точные методы испытаний позволяют измерить потери в холостом состоянии при заданных рабочих напряжениях. Высокоточные анализаторы мощности обнаруживают незначительные колебания уровней возбуждающего тока. Стандартные условия испытаний предполагают поддержание стабильной температуры на уровне двадцати градусов по Цельсию. Покупатели всегда запрашивают официальные сертификационные документы от признанных независимых лабораторий. Подтвержденное соответствие стандартам гарантирует долгосрочную экономию энергии для региональных энергосистем. Следовательно, стандартная сертификация служит ключевым показателем доверия при закупках. Отличные результаты испытаний способствуют укреплению деловых отношений между поставщиками и покупателями. Со временем такая прозрачность приносит пользу всему сектору промышленной энергетики.

Подробный анализ использования частотных диапазонов

Соответствие рабочей частоты характеристикам материала обеспечивает максимальную эффективность магнитной передачи. Листы из кремниевой стали дают оптимальные результаты в низкочастотных сетях электропередачи. Однако при повышении частоты эти листы приводят к значительным тепловым потерям. Нанокристаллические материалы решают эту проблему, сохраняя высокую магнитную проницаемость в более широком диапазоне частот. Правильный выбор сердечников трансформаторов позволяет минимизировать габаритные размеры магнитных компонентов. Уменьшение габаритов снижает вес материалов и общие требования к пространству в шкафу. Как следствие, для конечного пользователя снижаются затраты на транспортировку и монтаж. Проектировщики должны проанализировать эту тепловую динамику до того, как утвердить стандартные технические спецификации. Правильное планирование гарантирует безопасную работу компонентов в условиях постоянных экстремальных нагрузок. Такой системный подход исключает дорогостоящую замену оборудования на месте в удаленных региональных подстанциях. Максимальная надежность остается главной целью для критически важных сетей электроснабжения.

Таблица сравнения свойств материалов

Матрица оценки характеристик форм сердечников

Оценка геометрической эффективности конструкций сердечников

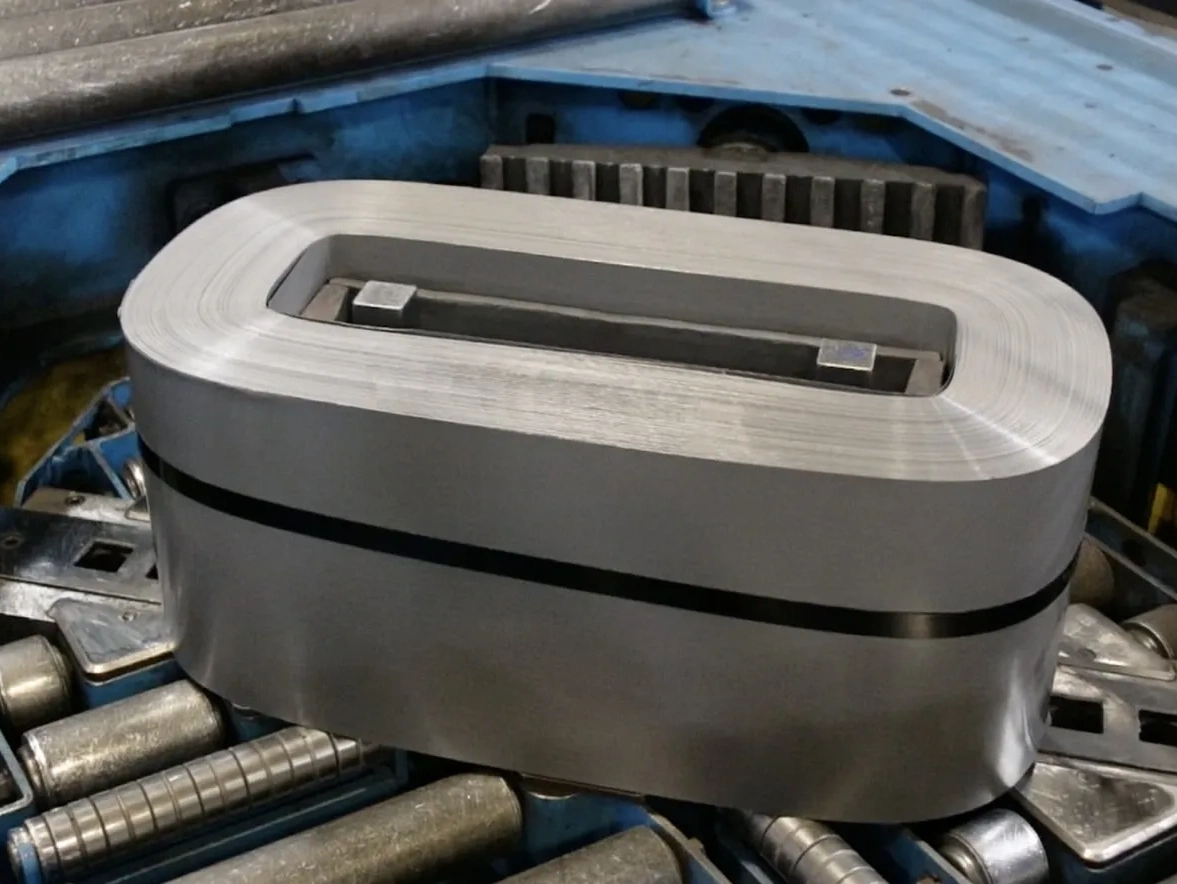

Различные формы влияют на стоимость сборки и эффективность магнитного потока силовых компонентов. Стандартные EI-пакеты обеспечивают наиболее простой процесс сборки для небольших силовых устройств. Однако воздушные зазоры в местах соединений значительно увеличивают общее магнитное сопротивление. В тороидальных вариантах эти зазоры полностью исключаются за счет использования непрерывных металлических лент. Такая непрерывная структура сводит к минимуму паразитные магнитные поля в высокочувствительных электронных средах. Укладка внахлест остается стандартным методом для крупного электрораспределительного оборудования. Высокоточные укладчики выравнивают стальные листы для обеспечения целостности конструкции. Выбор нестандартных сердечников трансформаторов требует тщательной оценки этих механических геометрических ограничений. Правильный выбор геометрии предотвращает утечку магнитного поля в соседние механические каркасы. Технические проектировщики должны рассчитать оптимальную длину пути магнитного потока до начала производства. Точные расчеты гарантируют, что магнитный контур работает в пределах безопасных уровней насыщения.

Часто задаваемые вопросы

Как рабочая частота влияет на выбор сердечника трансформатора?

Рабочая частота определяет скорость изменения магнитного поля в многослойной стали. Более высокие частоты вызывают быстрые изменения, которые приводят к чрезмерному нагреву за счет вихревых токов. Вследствие этого инженеры вынуждены использовать более тонкие стальные листы или альтернативные ферритовые материалы. Стандартные энергосети работают на низких частотах, что позволяет использовать более толстые и экономичные листы. Выбор подходящих сердечников трансформаторов предотвращает тепловой разгон в высокочастотной силовой электронике. Этот процесс выбора позволяет найти баланс между эффективностью системы и общими затратами на закупку материалов. Проектировщики анализируют рабочую частоту на ранних этапах, чтобы избежать проблем с насыщением сердечника в дальнейшем. Правильное согласование обеспечивает нормальную работу энергосистемы при высоких промышленных нагрузках. Абсолютная безопасность зависит от этой фундаментальной совместимости между частотой и материалом. Правильное проектирование предотвращает преждевременный отказ магнитных компонентов со временем.

Каковы основные причины потерь в сердечнике электрических трансформаторов?

Потери в сердечнике в основном обусловлены гистерезисом и вихревыми токами в магнитной петле. Потери на гистерезис возникают из-за того, что магнитные домены сопротивляются непрерывному вращению во время циклов переменного тока. Силы трения внутри атомной структуры рассеивают энергию в виде локального тепловыделения. Изменяющиеся магнитные поля вызывают вихревые токи в проводящих металлических пластинах. Эти круговые электрические токи протекают через стальные листы, вызывая омический нагрев.
