Как выбрать трехфазный трансформатор?
-
При выборе трехфазного трансформатора необходимо проанализировать материалы сердечника, классы изоляции и коэффициент полезного действия для промышленных целей.
В сфере промышленного электроснабжения правильный выбор трехфазного трансформатора играет ключевую роль в обеспечении стабильности работы. Перед приобретением инженеры должны оценить общие требования к нагрузке и планы будущего расширения. Показатели стабилизации напряжения и КПД существенно влияют на долгосрочные затраты на электроэнергию любого производственного предприятия. В высококачественных устройствах используются передовые магнитные материалы, позволяющие минимизировать потери энергии при непрерывной работе. Современные энергосети требуют надежного оборудования, способного выдерживать колебания нагрузки без перегрева. Выбор правильной мощности предотвращает преждевременный выход из строя и сокращает время простоя на техническое обслуживание. Каждая техническая спецификация должна соответствовать конкретным условиям электросети на объекте. Профессиональная консультация помогает определить наиболее подходящую конфигурацию для сложных промышленных применений. Надежность остается главным приоритетом для проектов критически важной инфраструктуры во всем мире. Тщательное планирование гарантирует, что выбранное оборудование будет соответствовать всем стандартам безопасности и производительности на протяжении многих лет.
Оценка основных характеристик материалов и стандартов эффективности
Магнитный сердечник является сердцем каждого высокопроизводительного трехфазного трансформатора, используемого в современной промышленности. Для обеспечения превосходной магнитной проницаемости производители обычно используют холоднокатаную ориентированно-кристаллическую кремниевую сталь. Этот специальный материал снижает гистерезисные потери за счет выравнивания кристаллической структуры по направлению магнитного поля. Потери на вихревые токи дополнительно снижаются за счет применения тонких ламинаций с покрытиями, обладающими высоким сопротивлением. Сердечники из аморфного металла обеспечивают еще более высокую эффективность для специализированных применений в области экологически чистой энергии. Превосходная конструкция сердечника гарантирует бесшумную работу устройства при сохранении низких потерь в холостом состоянии. Высококачественная сталь предотвращает насыщение в периоды пикового спроса. Инженеры часто указывают максимальную плотность магнитного потока, чтобы обеспечить работу сердечника в безопасных пределах. Инвестиции в высококачественные материалы для сердечников окупаются со временем за счет значительного снижения счетов за электроэнергию. Качественная конструкция сердечника имеет жизненно важное значение для поддержания общей целостности энергосистемы.
Тепловые характеристики классов теплоизоляции и систем управления
Тепловые характеристики определяют срок службы и надежность силового оборудования в суровых промышленных условиях. Изоляционные материалы подразделяются на различные классы в зависимости от их максимально допустимых рабочих температур. Изоляционные системы класса H способны выдерживать температуры до 180 градусов по Цельсию без ухудшения своих свойств. В состав этих материалов часто входят номексная бумага и специальные силиконовые смолы, обеспечивающие повышенную прочность. Для отвода тепла необходимы надлежащие механизмы охлаждения, такие как принудительная вентиляция или естественная конвекция. Датчики температуры предоставляют данные в режиме реального времени, что позволяет предотвратить тепловой разгон во время циклов с высокой нагрузкой. Высококачественная изоляция предотвращает внутренние короткие замыкания и продлевает срок службы обмоток. При выборе подходящего уровня тепловой защиты необходимо учитывать условия окружающей среды. Надежное управление тепловым режимом гарантирует, что оборудование останется работоспособным в экстремальных погодных условиях. Постоянный мониторинг температурных уровней помогает предсказать потенциальную необходимость технического обслуживания до того, как она станет критической проблемой.
Технические характеристики конфигураций обмоток и векторных групп

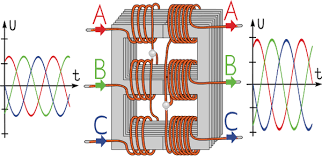

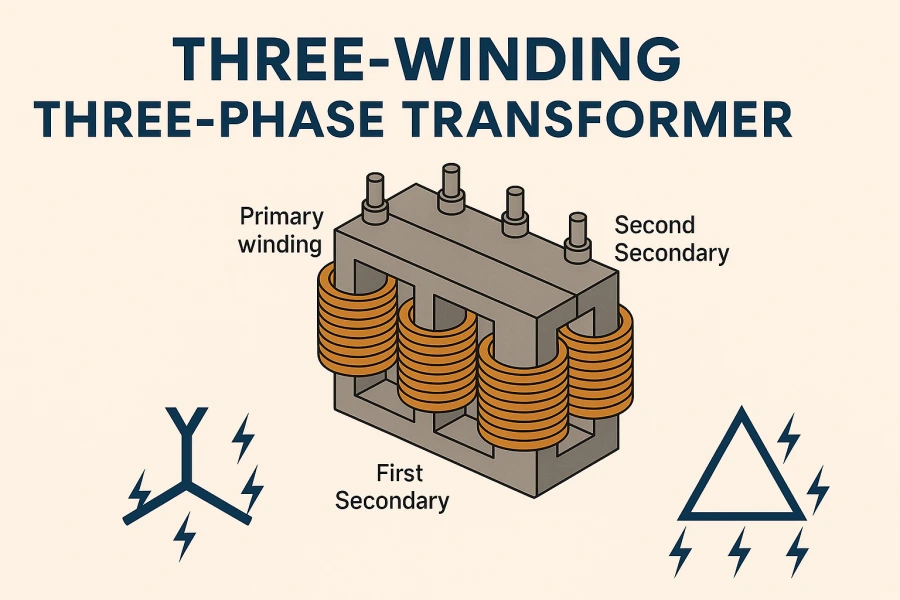

Конструкция обмоток играет решающую роль в электрических характеристиках трехфазного трансформатора. Медь по-прежнему остается предпочтительным материалом для обмоток благодаря своей превосходной проводимости и механической прочности. В целях снижения веса и первоначальных капиталовложений иногда используются алюминиевые альтернативы. Выбор между соединениями «треугольник» и «звезда» зависит от требований к заземлению системы. Векторные группы, такие как Dyn11 или Ynd11, определяют фазовый сдвиг между напряжениями первичной и вторичной обмоток. Правильные методы намотки минимизируют реактивное сопротивление утечки и улучшают регулирование напряжения. Снижение гармоник часто достигается за счет специальных схем намотки в чувствительных электронных средах. Применения в высоковольтных системах требуют точной изоляции между слоями для предотвращения пробоя диэлектрика. Понимание этих технических нюансов имеет жизненно важное значение для беспроблемной интеграции в существующие энергосети. Профессиональная инженерная работа гарантирует, что конфигурация обмотки соответствует конкретным потребностям промышленной нагрузки.
Сравнение трехфазных трансформаторов сухого и масляного исполнения

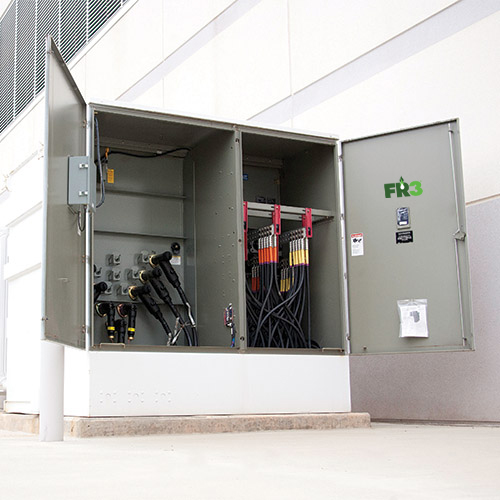

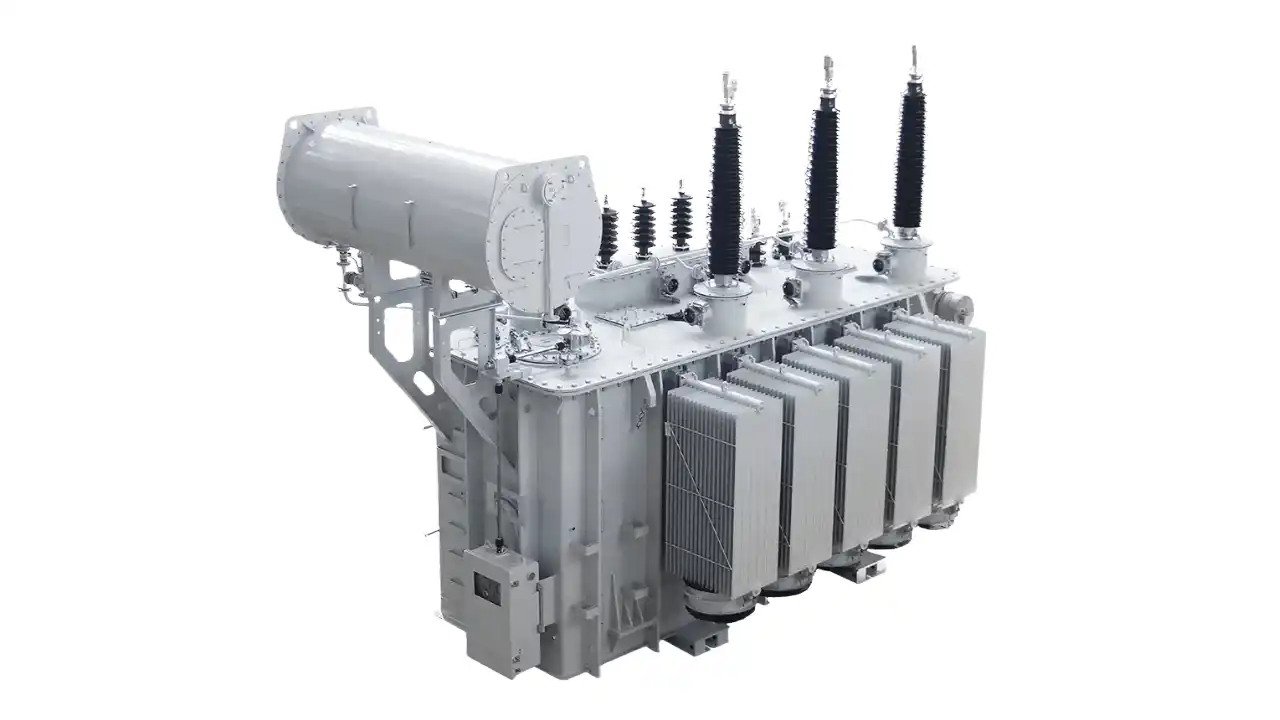

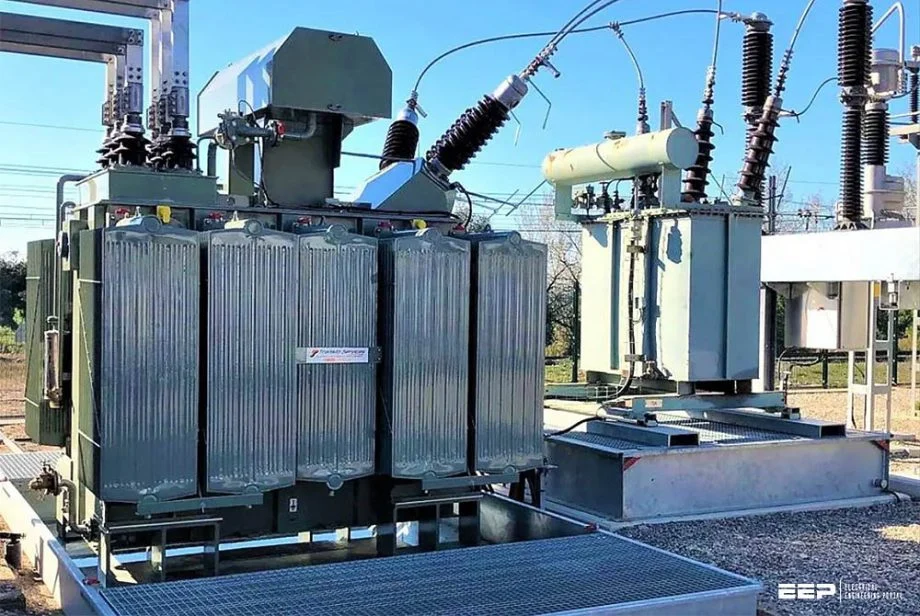

Выбор между агрегатами сухого и масляного типа зависит от условий установки и требований техники безопасности. Модели сухого типа идеально подходят для использования в помещениях, где пожарная безопасность является приоритетной задачей. В них для изоляции и охлаждения используется литая смола или вакуумная пропитка под давлением. В свою очередь, агрегаты масляного типа обеспечивают более высокую эффективность охлаждения для установки на открытом воздухе с высокой мощностью. Минеральное масло или синтетические эфиры служат одновременно в качестве хладагента и диэлектрической среды. Эти агрегаты часто более компактны при той же номинальной мощности по сравнению с агрегатами сухого типа. Требования к техническому обслуживанию значительно различаются между этими двумя основными технологиями. При выборе биоразлагаемых охлаждающих жидкостей следует руководствоваться результатами оценки воздействия на окружающую среду. Каждая технология имеет свои преимущества, отвечающие различным промышленным и коммерческим потребностям. Правильная оценка условий на месте установки позволит выбрать наиболее экономичное и надежное оборудование.
Сравнение материалов сердечника и классов изоляции
| Тип материала | Предельное значение температуры | Уровень эффективности | Основное применение |
|---|---|---|---|
| Сталь CRGO | 155 °C | Высокий | Стандартная промышленность |
| Аморфный металл | 140 °C | Сверхвысокий | Энергосети на основе возобновляемых источников энергии |
| Класс H Nomex | 180 °C | Очень высокий | Зоны высокой температуры |
| Смола класса F | 155 °C | Стандартный | Коммерческие помещения |
Анализ сравнительных данных для оптимальной интеграции систем
Данные, представленные в таблице, демонстрируют важные компромиссы между характеристиками материалов и требованиями к применению. Выбор стали CRGO обеспечивает сбалансированное решение для большинства стандартных задач в сфере промышленного распределения электроэнергии. Однако на объектах, где приоритетом является максимальная энергоэффективность, предпочтение может быть отдано сердечникам из аморфного металла, несмотря на их более высокую стоимость. Классы изоляции должны соответствовать ожидаемой температуре окружающей среды в месте установки. Использование материалов класса H гарантирует, что оборудование сможет выдерживать временные перегрузки без необратимых повреждений. Высокоэффективные материалы способствуют снижению совокупной стоимости владения в течение всего жизненного цикла продукта. Инженеры должны использовать эти показатели для определения точных требований к процессу закупки. Правильный выбор материалов напрямую влияет на надежность всей электрической инфраструктуры. Подробный технический анализ позволяет избежать распространенной ошибки, заключающейся в занижении требований к критически важным компонентам электропитания. Комплексная оценка данных приводит к улучшению долгосрочных эксплуатационных характеристик и снижению операционных рисков для объекта.
Основные защитные функции и требования к классу защиты корпуса
Механизмы защиты играют жизненно важную роль в обеспечении безопасности трехфазного трансформатора от внешних и внутренних неисправностей. Классы защиты корпуса, такие как IP23 или IP65, определяют степень защиты от пыли и влаги. Высоковольтные агрегаты часто требуют применения сложных релейных систем для обнаружения перегрузок по току и замыканий на землю. Реле Бухгольца являются стандартным оборудованием для масляных моделей и служат для выявления скопления газа, образующегося в результате внутренней дуговой разрядки. Устройства сброса давления предотвращают разрыв бака при катастрофических внутренних неисправностях. Устройства защиты от перенапряжений защищают обмотки от ударов молнии и переходных процессов при переключении. Устойчивость к короткому замыканию должна быть проверена с помощью тщательных испытаний для обеспечения механической целостности. Надлежащее заземление корпуса и сердечника имеет важное значение для безопасности персонала. Современные системы мониторинга могут обеспечивать раннее предупреждение о потенциальных проблемах до их обострения. Надежные схемы защиты являются первой линией обороны от дорогостоящих повреждений оборудования и отключений электроэнергии.
Соответствие стандартам и международные сертификаты качества
Соблюдение международных стандартов обеспечивает качество и безопасность оборудования для распределения электроэнергии. Серия стандартов IEC 60076 содержит исчерпывающие рекомендации по проектированию и испытаниям силовых агрегатов. В Северной Америке для аналогичных применений широко используются стандарты IEEE C57. Соблюдение этих норм гарантирует, что оборудование соответствует минимальным требованиям к эффективности и безопасности. В число плановых испытаний входят проверка сопротивления изоляции, коэффициента трансформации и полярности. Типовые испытания, такие как испытания на импульс перенапряжения и повышение температуры, проводятся на репрезентативных образцах.
Измерение частичных разрядов помогает выявлять микроскопические дефекты в системе изоляции. Сертификация от таких авторитетных организаций, как UL или KEMA, укрепляет доверие со стороны покупателей по всему миру. Соблюдение этих стандартов упрощает процесс закупок и обеспечивает совместимость оборудования разных производителей. Строгие протоколы испытаний позволяют убедиться, что каждое устройство работает в соответствии с ожиданиями в условиях различных эксплуатационных нагрузок.
Контрольный список по стратегическим закупкам для промышленных энергетических систем
Для эффективных закупок необходим системный подход к оценке различных технических и коммерческих факторов. При выборе поставщиков покупатели должны уделять приоритетное внимание следующим критериям:
•Общая номинальная мощность в кВА или МВА.
•Уровни первичного и вторичного напряжения.
•Требуемая векторная группа и фазовое смещение.
•Целевые показатели эффективности и максимально допустимые потери.
•Условия окружающей среды и степень защиты корпуса по классу IP.
•Наличие местной послепродажной поддержки и запасных частей.
•Соответствие конкретным региональным или международным стандартам.
•Бюджетные ограничения против долгосрочной экономии на эксплуатационных расходах.
Заключительные соображения по обеспечению долгосрочной эксплуатационной надежности
Приведенный выше контрольный список служит базовым инструментом для принятия обоснованного решения о закупке. Каждый пункт списка касается конкретного технического или эксплуатационного риска в сфере распределения электроэнергии. Например, масляный трансформатор на 10 кВ может идеально подойти для завода среднего размера. Данный уровень напряжения широко распространен в региональных распределительных сетях многих промышленных зон. Соответствие номинальной мощности фактическому профилю нагрузки позволяет избежать неэффективной работы и перегрева. Покупатели также должны учитывать сроки изготовления оборудования на заказ, чтобы избежать задержек в реализации проекта. Перед заключением любого контракта следует тщательно изучить документацию по обеспечению качества. Вложение времени в этап закупки гарантирует стабильное энергоснабжение на десятилетия вперед. Профессиональные инженерные команды часто используют эти ресурсы для стандартизации технических характеристик оборудования на нескольких объектах. Долгосрочная надежность зависит от тщательного согласования технических возможностей с эксплуатационными требованиями.
Технические параметры систем распределения высоковольтного электроснабжения
| Параметр | Среднее напряжение | Высокое напряжение | Сверхвысокое напряжение |
|---|---|---|---|
| Диапазон напряжения | 1 кВ — 35 кВ | 36 кВ — 220 кВ | Свыше 220 кВ |
| Тип охлаждения | ОНАН / ОНАФ | ONAF / OFAF | ODAF / ODWF |
| Средство для изоляции | Масло или смола | Минеральное масло | Синтетическое масло |
| Типичные области применения | Распространение | Трансмиссия | Подключение к энергосистеме |
Почему объективная оценка позволяет снизить риски при закупках
Объективная оценка позволяет избежать домыслов. Данные о производственных мощностях свидетельствуют о надежности. Структура затрат объясняет логику ценообразования. История поставок подтверждает способность выполнять обязательства. Системы управления качеством указывают на долгосрочную стабильность. Опыт экспортной деятельности снижает риски, связанные с соблюдением нормативных требований. Структурированная оценка повышает эффективность выбора поставщиков. Покупатели обретают уверенность благодаря подтвержденным возможностям поставщика.
Анализ требований к высоковольтному оборудованию для крупномасштабной инфраструктуры
Крупномасштабные инфраструктурные проекты часто требуют использования специализированного оборудования для передачи огромных мощностей на большие расстояния. В сетях среднего напряжения для понижения напряжения часто применяются масляные силовые трансформаторы на 66 кВ. Эти устройства должны быть оснащены современными системами охлаждения для отвода значительного количества тепла, выделяемого в процессе работы. Высоковольтные проходные изоляторы и переключатели отводов являются критически важными компонентами, требующими тщательного проектирования и технического обслуживания. При таких высоких уровнях напряжения выбор изоляционного масла приобретает еще большее значение. Регулярный анализ растворенных газов помогает контролировать состояние внутренней системы изоляции. Необходима прочная механическая конструкция, способная выдерживать силы, возникающие при внешних коротких замыканиях. Инженеры должны обеспечить идеальную настройку координации защиты для этих дорогостоящих активов. Надежное высоковольтное оборудование составляет основу современной и устойчивой электрической сети. Надлежащее техническое обслуживание этих крупных агрегатов имеет решающее значение для предотвращения масштабных перебоев в энергоснабжении.
Часто задаваемые вопросы
Каковы основные способы охлаждения этих агрегатов?
Методы охлаждения играют важную роль в поддержании рабочей температуры силового оборудования в безопасных пределах. Естественное воздушное охлаждение широко применяется в небольших агрегатах сухого типа, устанавливаемых в вентилируемых помещениях. При принудительном воздушном охлаждении используются вентиляторы для увеличения скорости отвода тепла при повышенных нагрузках. В масляных трансформаторах для стандартного режима работы часто используются системы «масло-воздух-воздух» (ONAN). В более крупных трансформаторах могут использоваться методы «масло-естественный воздух-принудительный» (ONAF) или «масло-принудительный воздух-принудительный» (OFAF). Эти усовершенствованные системы используют насосы и вентиляторы для более эффективной циркуляции охлаждающей среды. Надлежащее охлаждение продлевает срок службы изоляции и предотвращает термическое разрушение сердечника. Эффективное управление тепловым режимом является ключевым фактором обеспечения долгосрочной надежности любой промышленной энергетической установки. Регулярная проверка охлаждающих вентиляторов и радиаторов помогает поддерживать оптимальную производительность в течение всего года.
Как коэффициент K влияет на выбор трансформатора?
Коэффициент K — это числовое значение, характеризующее способность устройства выдерживать нелинейные нагрузки. На современных промышленных объектах часто используются частотно-регулируемые приводы и компьютеры, которые генерируют значительные гармонические токи. Эти гармоники вызывают дополнительный нагрев обмоток и сердечника из-за усиления скин-эффекта. Стандартное устройство может перегреться при воздействии сильных гармоник без соответствующего снижения номинальной мощности. Трансформаторы с коэффициентом K специально разработаны с использованием более толстых проводников нейтрали и специальных технологий намотки. Выбор правильного коэффициента K гарантирует, что оборудование сможет выдержать конкретный гармонический профиль нагрузки. Это предотвращает преждевременный выход изоляции из строя и поддерживает эффективность системы в условиях интенсивного использования электроники. Инженеры должны провести тщательный гармонический анализ объекта, прежде чем определять требуемый коэффициент K для нового оборудования. Правильный выбор защищает чувствительные электронные устройства от искажений напряжения и тепловой нагрузки.
Почему согласование импеданса имеет решающее значение для параллельной работы?
Параллельная работа позволяет нескольким агрегатам совместно обслуживать общую нагрузку, что обеспечивает увеличение мощности и резервирование. Для успешной параллельной работы необходимо, чтобы агрегаты имели одинаковые коэффициенты трансформации и группы векторов. Согласование импедансов особенно важно для обеспечения пропорционального распределения нагрузки в соответствии с их номинальными характеристиками. Если импедансы не согласованы, один агрегат может оказаться перегруженным, в то время как другие будут работать не на полную мощность. Такой дисбаланс приводит к чрезмерному нагреву и потенциальному выходу из строя перегруженного оборудования. В процессе закупки инженеры должны указать процент импеданса с соблюдением жестких допусков. Правильное распределение нагрузки повышает общую надежность и гибкость промышленной системы распределения электроэнергии. Регулярное тестирование параллельно работающих агрегатов гарантирует их согласованную работу в условиях изменяющейся нагрузки. Правильное согласование импеданса является фундаментальным требованием для любой электросети с несколькими трансформаторами.
