Как выбрать трансформатор «трехфазный-однофазный»?
-
Выберите подходящий трансформатор «трехфазный-однофазный» с необходимой мощностью, напряжением и КПД для обеспечения стабильной работы промышленного оборудования.
Основные факторы, которые следует учитывать при выборе трансформатора «трехфазный-однофазный»
Выбор трансформатора «трехфазный-однофазный» требует тщательной оценки технических параметров и эксплуатационных требований. Промышленные потребители нуждаются в стабильном выходном напряжении и надежной работе при различных нагрузках. Работоспособность оборудования напрямую зависит от точности подбора трансформатора. Неправильный выбор часто приводит к перегреву, нестабильности напряжения и потерям энергии. Инженеры должны оценивать характеристики нагрузки, включая резистивные и индуктивные компоненты. Совместимость с системой также играет решающую роль в обеспечении надежной работы. Правильный выбор трансформатора сокращает время простоя и продлевает срок службы оборудования. Кроме того, показатели эффективности влияют на долгосрочные эксплуатационные расходы. Покупателям следует отдавать предпочтение проверенным производителям и сертифицированным конструкциям. Тщательное планирование обеспечивает оптимальную интеграцию в существующие электрические системы.
Принципы работы и методы фазового преобразования
Преобразование фаз основано на электромагнитной индукции и специальных конфигурациях обмоток. Трансформаторы преобразуют трехфазный входной сигнал в однофазный выходной за счет симметричного расположения обмоток. Взаимодействие магнитных потоков создает разность напряжений между обмотками. Для точного преобразования фаз конструкторы часто используют конфигурацию Скотта-Т или аналогичные схемы. Стабильность напряжения зависит от правильной конструкции обмоток и распределения нагрузки. В современных системах для выравнивания напряжения могут использоваться конденсаторы или электронные системы управления. Инженеры должны обеспечить, чтобы гармонические искажения оставались в допустимых пределах. Некачественная конструкция фазового преобразователя приводит к неравномерному выходному напряжению и снижению эффективности. Высококачественные изоляционные материалы защищают внутренние компоненты от электрических нагрузок. Точная инженерная проработка повышает надежность преобразования при различных промышленных нагрузках.
Требования к нагрузке и расчет мощности трансформатора «трехфазный-однофазный»
Точный расчет нагрузки обеспечивает правильный подбор трансформатора и предотвращает сбои в работе сложных электрических систем. Инженеры начинают с определения всего подключенного оборудования и его номинальной мощности в киловаттах. Общая подключенная нагрузка рассчитывается путем суммирования номинальной мощности каждого устройства в системе. Однако фактическая требуемая мощность зависит от типа нагрузки, рабочего цикла и коэффициента разнообразия. Также необходимо учитывать пусковой ток, особенно для двигателей, компрессоров и индуктивных нагрузок. Эти устройства могут потреблять в несколько раз больше номинального тока в условиях запуска. Коэффициент мощности значительно влияет на мощность трансформатора, поскольку более низкие значения увеличивают потребность в токе. Инженеры преобразуют киловатты в киловольт-амперы с помощью стандартного метода расчета.
| Параметр | Формула | Описание |
|---|---|---|
| Общая нагрузка (кВт) | Суммарная мощность всего оборудования | Общая потребляемая мощность |
| Кажущаяся мощность (кВА) | кВт ÷ коэффициент мощности | Фактическая потребность в мощности трансформатора |
| Запас прочности | кВА × 1,2–1,3 | Учет будущего расширения и колебаний |
| Начальное воздействие нагрузки | Пиковая нагрузка × коэффициент пускового тока | Расчет пускового тока электродвигателя |
После расчета кажущейся мощности инженеры применяют запас прочности, чтобы обеспечить стабильную работу в течение длительного времени. В промышленных приложениях обычно используется запас в 20–30 процентов. Системы с высоким пусковым током могут потребовать дополнительной корректировки мощности. Разнообразие нагрузок также снижает одновременную потребность в энергии по нескольким устройствам. Например, системы, использующие масляный силовой трансформатор на 110 кВ, требуют точного балансирования нагрузки и тщательного планирования мощности. Правильный расчет обеспечивает эффективное преобразование энергии, предотвращает перегрев и поддерживает надежную работу в условиях изменяющейся нагрузки.
Совместимость по напряжению и технические характеристики входов и выходов
Совместимость напряжений определяет, может ли трансформатор безопасно работать в системе. Напряжение на первичной обмотке должно точно соответствовать трехфазному питанию. Напряжение на вторичной обмотке должно соответствовать требованиям однофазной нагрузки. Неправильное согласование напряжений приводит к сбоям в работе оборудования и его возможному повреждению. Инженеры также должны учитывать характеристики регулирования напряжения. Колебания входного напряжения существенно влияют на стабильность выходного напряжения. Переключатели отводов помогают регулировать уровни напряжения в меняющихся условиях. Класс изоляции должен соответствовать требованиям системы по напряжению для обеспечения безопасной работы. Устройства защиты от перенапряжений снижают риски, связанные с переходными скачками напряжения. Правильный подбор технических характеристик обеспечивает стабильную работу и сводит к минимуму эксплуатационные риски.
Конструкция сердечника, материалы обмотки и их влияние на эффективность
Конструкция сердечника трансформатора напрямую влияет на энергоэффективность и магнитные характеристики. Сердечники из кремниевой стали снижают гистерезисные потери и улучшают управление магнитным потоком. Усовершенствованные аморфные сердечники еще больше минимизируют потери энергии в современных системах. Материалы обмотки также влияют на проводимость и тепловыделение. Медные обмотки обеспечивают более высокую эффективность и лучшую долговечность, чем алюминиевые. Однако алюминий дает преимущества по стоимости в определенных областях применения. Надлежащая изоляция между обмотками предотвращает пробой и обеспечивает безопасность. Методы сборки сердечника влияют на уровни вибрации и шума во время работы. При выборе материалов инженеры должны найти баланс между стоимостью, эффективностью и долговечностью. Высококачественная конструкция обеспечивает длительный срок службы и стабильную работу.
Методы охлаждения и системы терморегулирования

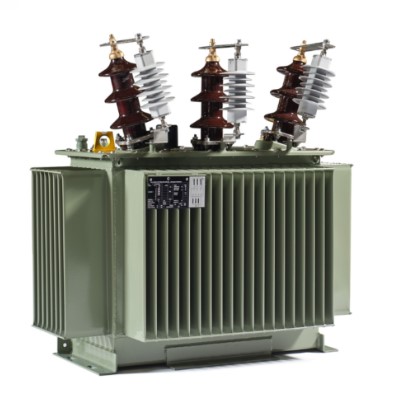

Эффективные системы охлаждения поддерживают безопасную рабочую температуру в трансформаторах. Выделение тепла происходит в результате электрических потерь во время работы. В трансформаторах с воздушным охлаждением для отвода тепла используется естественная или принудительная вентиляция. Конструкции с масляным охлаждением обеспечивают более эффективное управление тепловым режимом в системах большой мощности. Масло также выполняет функцию изолирующей среды внутри трансформатора. Системы, в которых используются масляные трансформаторы на 35 кВ, отличаются улучшенной теплопередачей и повышенной перегрузочной способностью. Устройства контроля температуры помогают своевременно выявлять нештатные ситуации. Недостаточное охлаждение приводит к износу изоляции и сокращению срока службы. Инженеры должны выбирать методы охлаждения с учетом нагрузки и условий окружающей среды. Правильное управление тепловым режимом обеспечивает надежную и долгосрочную работу.
Условия установки и стандарты безопасности
Условия установки существенно влияют на рабочие характеристики и безопасность трансформатора. При установке в помещениях необходимо обеспечить надлежащую вентиляцию и свободное пространство для технического обслуживания. Установки, размещаемые на открытом воздухе, должны выдерживать воздействие таких факторов окружающей среды, как влажность и запыленность. Соблюдение стандартов IEC и ANSI гарантирует безопасность и надежность. Системы заземления защищают оборудование от электрических неисправностей и скачков напряжения. Защитные устройства, такие как автоматические выключатели, повышают безопасность эксплуатации. Перед вводом в эксплуатацию инженеры должны проверить уровень изоляции. Доступность для технического обслуживания также играет важную роль при проектировании системы. Неправильная установка увеличивает риск отказов и опасности при эксплуатации. Правильное планирование обеспечивает соответствие требованиям и долгосрочную стабильность системы.
Анализ затрат и долгосрочная эксплуатационная ценность
Первоначальная стоимость покупки составляет лишь часть общих затрат на трансформатор. Эффективность эксплуатации существенно влияет на долгосрочные расходы на электроэнергию. Высокоэффективные трансформаторы сокращают потери мощности и эксплуатационные расходы. Требования к техническому обслуживанию также влияют на совокупную стоимость владения. Надежные конструкции сводят к минимуму время простоя и расходы на ремонт. Промышленным потребителям следует оценивать совокупную стоимость жизненного цикла, а не только первоначальную цену. Экономия электроэнергии со временем часто оправдывает более высокие первоначальные инвестиции. Условия гарантии и поддержка со стороны производителя добавляют дополнительную ценность. Перед принятием решения покупатели должны сравнить предложения нескольких поставщиков. Взвешенный анализ затрат гарантирует оптимальные финансовые и технические результаты.
Сравнительная таблица технических характеристик трансформаторов
| Параметр | Трансформатор с воздушным охлаждением | Трансформатор с масляным охлаждением |
|---|---|---|
| Эффективность охлаждения | Умеренный | Высокий |
| Техническое обслуживание | Низкий | Умеренный |
| Первоначальная стоимость | Нижняя часть | Выше |
| Заявка | Легкая промышленность | Тяжёлая промышленность |
| Продолжительность жизни | Короче | Длиннее |
Техническое сравнение материалов сердечника и обмотки
| Тип материала | Эффективность | Стоимость | Долговечность |
|---|---|---|---|
| Сердечник из кремниевой стали | Высокий | Умеренный | Высокий |
| Аморфный сердечник | Очень высокий | Высокий | Высокий |
| Медная обмотка | Очень высокий | Высокий | Очень высокий |
| Алюминиевая обмотка | Умеренный | Низкий | Умеренный |
Контрольный список по выбору ключей для покупателей промышленной продукции
Выбор подходящего трансформатора требует проведения систематической оценки. Перед принятием решения рекомендуется ознакомиться со следующим контрольным списком:
- Проверить общую нагрузку и пиковую потребность
- Убедитесь в совместимости входного и выходного напряжения
- Оценить метод охлаждения с учетом условий окружающей среды
- Сравните показатели эффективности и потери энергии
- Проверить соответствие стандартам IEC и ANSI
- Оцените репутацию производителя и наличие сертификатов
- Проанализировать требования к техническому обслуживанию и доступности
- Анализируйте совокупную стоимость владения, а не первоначальную цену
Данный контрольный список помогает промышленным закупщикам избежать типичных ошибок и обеспечивает надежную интеграцию систем. Правильная оценка снижает эксплуатационные риски и повышает эффективность. Лицам, принимающим решения, следует всегда сочетать технический анализ с практическими потребностями применения.
Оптимизация производительности и стратегии технического обслуживания
Регулярное техническое обслуживание обеспечивает стабильную работу трансформатора на протяжении длительного времени. Графики проверок должны включать контроль состояния изоляции и качества масла. Распределение нагрузки повышает эффективность и предотвращает перегрев. Очистка внешних компонентов повышает эффективность охлаждения в системах с воздушным охлаждением. Устройства мониторинга предоставляют данные о температуре и напряжении в режиме реального времени. Профилактическое техническое обслуживание снижает вероятность непредвиденных отказов и простоев. Инженеры также должны периодически проверять электрические соединения. Надлежащая документация помогает отслеживать тенденции в работе оборудования и своевременно выявлять проблемы. Планирование технического обслуживания значительно продлевает срок службы трансформатора. Постоянная оптимизация обеспечивает стабильную работу в различных промышленных условиях.
Заключение: как правильно инвестировать в трансформаторы
Выбор трансформатора, преобразующего трехфазное напряжение в однофазное, требует учета целого ряда технических и финансовых факторов. Точный расчет нагрузки обеспечивает правильный подбор мощности. Совместимость напряжений гарантирует безопасную и эффективную работу. Качество материалов и системы охлаждения влияют на долгосрочную надежность. Соблюдение отраслевых стандартов обеспечивает безопасность эксплуатации. Покупатели должны оценивать затраты на весь срок службы, а не ориентироваться исключительно на цену. Структурированный подход к принятию решений повышает эффективность системы и снижает риски. Правильный выбор трансформатора способствует стабильной работе производственных процессов и долгосрочной производительности.
Часто задаваемые вопросы
Для чего используется трансформатор «трехфазный-однофазный»?
Трехфазный трансформатор, преобразующий напряжение в однофазное, обеспечивает преобразование трехфазного электрического тока в однофазный выходной сигнал. На промышленных объектах часто возникает потребность в однофазном питании для определенного оборудования. Такой трансформатор обеспечивает совместимость между различными системами электроснабжения. Подобные устройства широко используются на производственных предприятиях, в коммерческих зданиях и в сельских районах. Они обеспечивают работу оборудования, которое не может напрямую подключаться к трехфазной сети. Правильное преобразование гарантирует стабильное напряжение и стабильную работу. Инженеры выбирают эти трансформаторы для оптимизации распределения энергии. Надежное преобразование снижает нагрузку на оборудование и повышает эффективность работы в различных сферах применения.
