Как правильно подобрать размер сухого трансформатора для вашей нагрузки
-
Как правильно подобрать размер трансформатора сухого типа, избегая типичных ошибок при расчете и применяя практические методы подбора нагрузки.
Правильный подбор размеров трансформаторов сухого типа является важнейшим этапом при проектировании надёжной системы электрораспределения. Во многих проектах инженеры исходят из того, что выбор трансформатора сводится лишь к сопоставлению его номинальной мощности (кВА) с общей расчётной нагрузкой. Однако в реальных условиях электросети редко работают в идеально стабильном режиме. Колебания нагрузки, температура окружающей среды, пусковые токи двигателей и планы будущего расширения — всё это влияет на фактические эксплуатационные требования к трансформатору.
Неправильный выбор размера трансформатора может привести к его перегреву, снижению эффективности или необходимости дорогостоящей модернизации на более поздних этапах жизненного цикла проекта. Трансформаторы недостаточной мощности могут постоянно работать вблизи пределов тепловой устойчивости, что ускоряет износ изоляции и повышает риск выхода из строя. С другой стороны, трансформаторы избыточной мощности могут работать неэффективно и приводить к ненужным капитальным затратам.
Чтобы понять, как правильно определять размеры трансформаторов сухого типа, необходимо тщательно проанализировать поведение нагрузки, условия эксплуатации и долгосрочное планирование объекта. В данном руководстве объясняется, как правильно подобрать размер трансформатора, а также развеиваются некоторые распространенные заблуждения, которые часто приводят к неверным проектным решениям.
Почему важно правильно подбирать размеры сухих трансформаторов
Правильный подбор размеров трансформаторов сухого типа напрямую влияет на эффективность, безопасность и срок службы электрической системы. Трансформаторы сухого типа в основном используют воздушное охлаждение, а это означает, что они более чувствительны к температурным условиям по сравнению с масляными трансформаторами. Если трансформатор в течение длительного времени работает вблизи своей максимальной номинальной мощности, температура внутри него значительно повышается, что ускоряет износ изоляции.
Еще одним важным фактором является эффективность системы. В трансформаторах возникают как потери в сердечнике, так и потери в нагрузке. Если трансформатор выбран с запасом по мощности по отношению к фактической нагрузке, потери в сердечнике могут стать доминирующими и снизить энергоэффективность. И наоборот, при использовании трансформатора с недостаточной мощностью могут возникать чрезмерные потери в нагрузке из-за постоянного протекания сильного тока.
Сбалансированный подбор мощности трансформатора гарантирует, что он будет работать в оптимальном диапазоне нагрузки — как правило, от 60 % до 80 % от номинальной мощности — при этом обеспечивая достаточный запас для покрытия пиковых нагрузок и будущего расширения.
Пять распространенных заблуждений о размерах трансформаторов сухого типа
Многие ошибки при проектировании электрооборудования возникают из-за упрощенных представлений о подборе трансформаторов. Понимание этих заблуждений может помочь инженерам выбирать трансформаторы сухого типа, размеры которых лучше соответствуют реальным условиям эксплуатации.
1. Выбор трансформаторов исключительно по номинальной мощности в кВА
Одно из наиболее распространённых заблуждений заключается в том, что размеры трансформаторов сухого типа должны точно соответствовать расчётной нагрузке в кВА. Хотя кВА является важным параметром, он не даёт полного представления о том, как ведут себя электрические системы.
Нагрузка в течение дня колеблется, а пиковый спрос может наблюдаться лишь в течение короткого промежутка времени. Если трансформатор выбирается исключительно исходя из теоретической нагрузки без учета запаса мощности, он может постоянно работать на пределе своих возможностей, что приводит к увеличению тепловыделения и сокращению срока службы.
2. Неучет кривых нагрузки и колебаний спроса
Электрическая нагрузка в коммерческих зданиях, на заводах и в центрах обработки данных редко бывает постоянной. Системы отопления, вентиляции и кондиционирования воздуха, осветительные нагрузки и ИТ-инфраструктура работают по разным суточным циклам. Инженеры, которые не учитывают эти кривые нагрузки, могут подобрать трансформатор как слишком мощный, так и недостаточно мощный.
Анализ разнообразия нагрузок позволяет проектировщикам более точно оценивать реальные уровни потребления и выбирать трансформаторы сухого типа, размеры которых соответствуют фактическим условиям эксплуатации, а не теоретическому максимальному потреблению.
3. Неучет температуры окружающей среды
Трансформаторы сухого типа отводят тепло с помощью естественного или принудительного воздушного охлаждения. Если температура окружающей среды превышает стандартные расчетные условия, эффективность отвода тепла снижается.
При установке в технических помещениях, на промышленных объектах или в электроаппаратных с высокой плотностью оборудования инженерам может потребоваться увеличить размеры сухих трансформаторов для компенсации повышенной температуры окружающей среды. Игнорирование этого фактора может значительно сократить срок службы трансформатора.
4. Неучёт пусковых токов
Некоторые виды оборудования, в частности двигатели и компрессоры, при запуске потребляют значительные пусковые токи. Эти токи могут в несколько раз превышать нормальный рабочий ток. Если при расчете мощности трансформатора не учитывать эти временные пики, в системе могут возникнуть падения напряжения или тепловые перегрузки.
При расчете параметров трансформаторов сухого типа инженеры должны тщательно анализировать характеристики пуска двигателя и условия кратковременной перегрузки.
5. Неучет будущего расширения
Со временем предприятия часто расширяют свою электросетевую инфраструктуру. Новое оборудование, дополнительные производственные линии или увеличение мощности серверного парка могут быстро привести к тому, что трансформаторы начнут работать на пределе своих возможностей.
Учет резерва мощности при выборе размеров сухих трансформаторов позволяет системе выдерживать умеренный рост нагрузки без необходимости немедленной замены трансформатора.
Основные факторы, влияющие на выбор размера сухих трансформаторов
Чтобы правильно подобрать размер трансформатора, инженерам необходимо проанализировать ряд технических параметров. Систематический анализ позволяет обеспечить соответствие мощности трансформатора как текущим, так и будущим эксплуатационным требованиям.
Среди важных моментов следует отметить:
-
Общая подключенная электрическая нагрузка
-
Разнообразие нагрузки и коэффициент использования мощности
-
Коэффициент мощности и гармонические искажения
-
Условия окружающей температуры
-
Пусковые токи двигателей и переходные нагрузки
-
Планируемые возможности расширения в будущем
Анализируя эти параметры в совокупности, инженеры могут подобрать трансформаторы сухого типа таких размеров, которые обеспечат стабильную работу в условиях изменяющейся нагрузки.
Типовые размеры и области применения сухих трансформаторов
В приведенной ниже таблице представлены типовые размеры трансформаторов, используемых в коммерческих и промышленных системах электроснабжения.
| Мощность трансформатора (кВА) | Типичное применение | Расчетная рабочая нагрузка | Стандартная среда установки |
|---|---|---|---|
| 75 кВА | Небольшие коммерческие помещения | 45–60 кВА | Розничные магазины, небольшие офисы |
| 150 кВА | Офисные здания средней площади | 90–120 кВА | Полы в офисных помещениях и помещениях с небольшой нагрузкой |
| 300 кВА | Крупные коммерческие объекты | 180–240 кВА | Комбинированные электрические системы |
| 500 кВА | Промышленные предприятия | 300–400 кВА | Нагрузки на механизмы и двигатели |
| 1000 кВА | Центры обработки данных и крупные заводы | 600–800 кВА | Электрические системы высокой плотности |
В этой таблице показано, как размеры трансформаторов сухого типа обычно подбираются с учетом запаса мощности, а не в точном соответствии с расчетной нагрузкой.
Пример расчета мощности сухих трансформаторов на практике
Представьте себе коммерческое здание с расчетной потребностью в электроэнергии около 200 кВА. Если инженеры выберут трансформатор номинальной мощностью ровно 200 кВА, в периоды пикового спроса он будет работать практически на полной мощности. В условиях высокой температуры окружающей среды это может привести к чрезмерному нагреву.

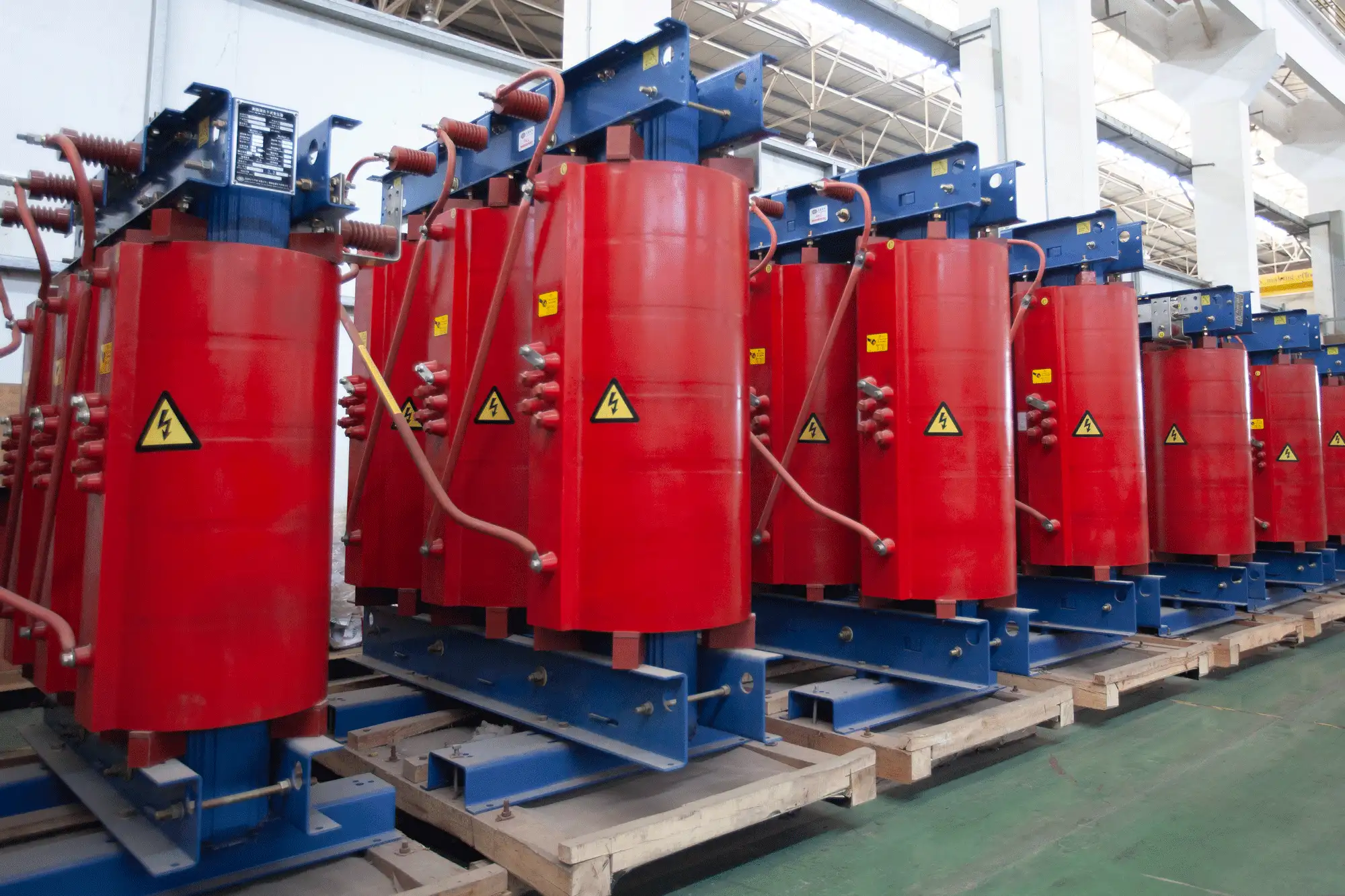

Более надежным решением стала бы установка трансформатора мощностью 300 кВА. В этом случае в штатном режиме трансформатор будет работать с нагрузкой около 65 %, что обеспечит тепловой запас на случай пиковых нагрузок, пусковых токов двигателей и умеренного расширения мощностей в будущем.
Такой подход гарантирует, что размеры сухих трансформаторов обеспечивают их долговечность при одновременном поддержании эффективной работы системы.
Часто задаваемые вопросы
Как правильно рассчитать мощность трансформатора сухого типа?
Для начала рассчитайте общую подключенную нагрузку в кВА. Затем учтите поправки на коэффициент потребления, коэффициент разнообразия и коэффициент мощности. После определения реальной рабочей нагрузки добавьте запас прочности примерно в 20–30 %, чтобы определить подходящие размеры трансформатора сухого типа.
Что произойдет, если трансформатор сухого типа будет иметь недостаточную мощность?
Трансформатор, мощность которого ниже номинальной, будет работать на пределе своей номинальной мощности или с превышением этой мощности. Это приводит к чрезмерному нагреву, увеличению потерь энергии и ускоренному износу изоляции, что может стать причиной преждевременного выхода трансформатора из строя.
Может ли размер трансформатора сухого типа влиять на энергоэффективность?
Да. Трансформаторы, работающие в пределах оптимального диапазона нагрузки, как правило, демонстрируют более высокий КПД. У трансформаторов, рассчитанных на большую мощность, могут наблюдаться более высокие потери в холостом ходу, тогда как у агрегатов, рассчитанных на меньшую мощность, характерны чрезмерные потери при нагрузке.
Следует ли учитывать возможность будущего расширения при выборе мощности трансформатора?
Безусловно. Электрические системы со временем часто расширяются. Выбор трансформаторов сухого типа с запасом мощности гарантирует, что трансформатор сможет выдержать умеренное увеличение нагрузки без необходимости его немедленной замены.
