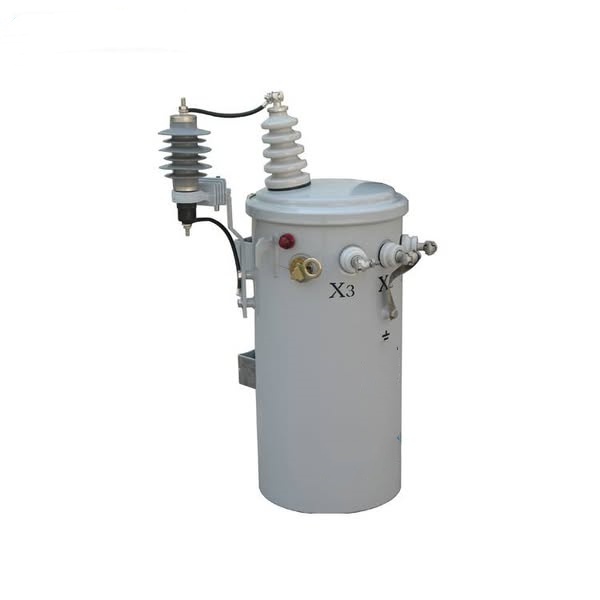

Как выбрать однофазный трансформатор мощностью 25 кВА?
-
Подбор однофазного трансформатора мощностью 25 кВА для промышленных систем с учетом нагрузочной способности, КПД, класса изоляции и соответствия требованиям безопасности.
Однофазный трансформатор мощностью 25 кВА обеспечивает стабильное преобразование напряжения в коммерческих и малопромышленных системах. Правильный подбор напрямую влияет на безопасность, эффективность и долгосрочную надежность. Перед закупкой инженеры оценивают нагрузку, стабильность напряжения и условия установки. Неправильный подбор размера может привести к перегреву или снижению производительности при непрерывной работе. Это оборудование часто используется в мастерских, на панелях управления и во вспомогательных распределительных системах. При проектировании системы специалисты по электрооборудованию также учитывают рабочие циклы и поведение гармоник. Правильный подбор характеристик обеспечивает стабильную мощность и снижение затрат на техническое обслуживание с течением времени. Надежная работа зависит от соответствия характеристик оборудования реальным требованиям использования.
Оценка грузоподъемности и подбор системы
Точная оценка нагрузки остается крайне важной при подборе однофазного трансформатора мощностью 25 кВА для промышленного использования. Инженеры рассчитывают суммарную подключенную нагрузку в киловаттах с учетом запасов прочности. При определении размеров оборудования необходимо учитывать пусковой ток и пиковую нагрузку. Для предотвращения тепловой нагрузки непрерывная работа должна оставаться в пределах номинальной мощности. Перегрузка ускоряет старение изоляции и сокращает срок службы оборудования. Коэффициент мощности также влияет на фактическую полезную мощность в практических применениях. Правильное согласование нагрузки повышает эффективность и сокращает время непредвиденных простоев. Стабильная работа зависит от точного соответствия между потребляемой мощностью и номинальной мощностью трансформатора.
Выбор материала сердечника и магнитная эффективность
Качество материала сердечника определяет энергоэффективность и стабильность рабочих характеристик трансформатора. Для снижения магнитных потерь производители обычно используют сталь CRGO или аморфные сплавы. Эти материалы улучшают распределение магнитного потока и сводят к минимуму рассеивание энергии. Потери на вихревые токи и гистерезис снижаются за счет оптимизированной конструкции ламинации. Улучшенная конструкция сердечника снижает рабочую температуру в условиях нагрузки. Эффективные магнитные характеристики напрямую влияют на потребление электроэнергии в долгосрочной перспективе. Инженеры отдают приоритет высокоэффективным конструкциям для достижения целей по контролю затрат и обеспечению экологической устойчивости. Выбор материала играет решающую роль в долгосрочной производительности системы.
Проектирование систем теплоизоляции и терморегулирования
Управление тепловым режимом имеет решающее значение для обеспечения надежности трансформатора в условиях непрерывной эксплуатации. Изоляционные системы подразделяются на тепловые классы, такие как A, B, F и H. Каждый класс определяет предельные значения температуры, при которых обеспечивается безопасная работа. Изоляция на масляной основе или сухого типа способствует отводу тепла в различных условиях эксплуатации. Системы охлаждения предотвращают перегрев внутренних элементов при пиковых нагрузках. Надлежащая изоляция снижает риск пробоя изоляции и выхода системы из строя. Контроль температуры помогает своевременно выявлять нештатные ситуации. Эффективная тепловая конструкция обеспечивает стабильную производительность и продлевает срок службы промышленных систем.
Совместимость по напряжению и системная интеграция
Согласование напряжения обеспечивает стабильную работу в рамках систем электрораспределения. Номинальные значения входного и выходного напряжения должны соответствовать техническим характеристикам системы и подключенного оборудования.
Неправильный выбор напряжения может привести к повреждению устройств или снижению эффективности. Совместимость частот также влияет на работу трансформатора в разных регионах. Во время монтажа необходимо проверить согласованность фаз, чтобы избежать проблем в эксплуатации. Правильная интеграция обеспечивает плавный поток энергии между подключенными нагрузками. Электрическая совместимость снижает колебания напряжения при изменении нагрузки. Надежная работа системы зависит от точной настройки и планирования.
Стандарты безопасности и требования к соответствию
Соответствие стандартам IEC 60076 и ANSI C57 обеспечивает безопасную эксплуатацию в промышленных условиях. Стандарт IEC 60076 определяет конструкцию силовых трансформаторов, согласованность изоляции и пределы нагрева. Стандарт ANSI C57 устанавливает методы испытаний, номинальные характеристики и требования к диэлектрической прочности. Защитные устройства, такие как выключатели и предохранители, быстро изолируют неисправности в нештатных условиях. Системы заземления соответствуют требованиям стандарта IEC 60364, что позволяет снизить риск поражения электрическим током и повреждения оборудования. В крупных системах передачи электроэнергии распределением высокого напряжения занимается такое оборудование, как масляный силовой трансформатор на 220 кВ. Несмотря на различия в масштабах систем, принципы безопасности остаются неизменными для всех областей применения.
Однофазный трансформатор мощностью 25 кВА также должен соответствовать требованиям стандарта IEC 61558 по безопасности низковольтных трансформаторов. Данный стандарт определяет уровни изоляции, путевые расстояния и критерии тепловой защиты. Серия стандартов ANSI C57.12 устанавливает производственные допуски и процедуры плановых испытаний. Сертификация гарантирует соответствие предельным значениям выдерживаемой мощности при коротком замыкании и нагрузочной способности. Системы защиты соответствуют статье 450 NEC в отношении правил установки и защиты от неисправностей. Практики заземления соответствуют стандартам IEEE 80 по безопасности конструкции. Производители проводят плановые и типовые испытания перед поставкой. Соответствие требованиям обеспечивает надежную интеграцию в промышленные и коммерческие электрические системы.
Условия установки и конструктивные ограничения
Условия окружающей среды оказывают значительное влияние на рабочие характеристики и срок службы трансформаторов. Места установки должны обеспечивать достаточную вентиляцию для отвода тепла. При установке в помещениях требуется защита от воздействия пыли и влаги. Для установки на открытом воздухе необходимы погодостойкие кожухи и защита от коррозии. Стабильность конструкции снижает вибрацию и механические нагрузки во время эксплуатации. В сетях среднего напряжения такие системы, как масляные трансформаторы на 35 кВ, обеспечивают региональное распределение электроэнергии. Правильное расположение гарантирует циркуляцию воздуха и удобный доступ для технического обслуживания. Тщательное планирование установки повышает долгосрочную надежность и эффективность эксплуатации.
Оптимизация эффективности и управление энергопотерями
Энергоэффективность играет ключевую роль в сокращении эксплуатационных расходов в долгосрочной перспективе. Потери возникают как в режиме холостого хода, так и под нагрузкой из-за сопротивления сердечника и обмотки. Оптимизированные конструкции позволяют снизить эти потери и повысить стабильность работы. Коррекция коэффициента мощности повышает общую эффективность системы. Эффективное оборудование выделяет меньше тепла и потребляет меньше энергии. Снижение потерь способствует обеспечению экологической устойчивости и сокращению расходов на электроэнергию. Инженеры стремятся найти оптимальный баланс между эффективностью и инвестиционными затратами. Долгосрочная экономия зависит от выбора энергоэффективных конфигураций.
| Параметр | Стандартная единица | Высокоэффективный агрегат |
|---|---|---|
| Потери в холостом ходу | Выше | Нижняя часть |
| Потери при нагрузке | Умеренный | Сниженная |
| Повышение температуры | Более высокий при нагрузке | Контролируемый |
Сравнение эффективности показывает, как конструктивные особенности влияют на рабочие характеристики и эксплуатационные расходы. Использование усовершенствованных материалов позволяет снизить тепловыделение и потери энергии. Стабильное регулирование температуры повышает долговечность и надежность оборудования. Инженеры отдают предпочтение эффективным конструкциям, обеспечивающим долгосрочную экономию и стабильную работу.
Стратегия технического обслуживания и эксплуатационная надёжность
Регулярное техническое обслуживание обеспечивает стабильную работу трансформатора и снижает риск выхода из строя. Проверка включает в себя измерение сопротивления изоляции и осмотр электрических соединений. Тепловизионное обследование помогает своевременно выявлять перегрев компонентов. Удаление пыли повышает эффективность охлаждения и предотвращает засорение. Плановое техническое обслуживание сокращает количество непредвиденных простоев в производственных процессах. Методы профилактического технического обслуживания позволяют выявлять потенциальные проблемы до того, как произойдет поломка. Надлежащее ведение документации способствует отслеживанию работоспособности оборудования в долгосрочной перспективе. Надежные методы технического обслуживания значительно продлевают срок службы оборудования.
| Компонент | Метод проверки | Интервал |
|---|---|---|
| Изоляция | Испытания на сопротивление | 6 месяцев |
| Система охлаждения | Тепловизионное сканирование | 3 месяца |
| Связи | Проверка крутящего момента | 12 месяцев |
Планирование технического обслуживания гарантирует, что каждый компонент работает в пределах безопасных параметров. Регулярные проверки снижают вероятность выхода из строя и повышают надежность. Четко составленные графики обеспечивают стабильную работу в течение длительного времени в промышленных условиях.
Основные параметры выбора при принятии инженерных решений
Выбор подходящего оборудования требует анализа ряда технических параметров. Инженеры учитывают электрическую мощность, коэффициент напряжения и класс изоляции. Выбор способа охлаждения зависит от условий окружающей среды и требуемой нагрузки. Коэффициент полезного действия влияет на долгосрочные эксплуатационные расходы и потребление энергии. Конструкция механической части определяет стабильность установки и срок службы. Каждый из этих параметров способствует безопасной и эффективной работе системы. Всесторонний анализ обеспечивает соответствие промышленным требованиям и эксплуатационным задачам.
- Номинальная мощность и запас прочности
- Соотношение напряжений и совместимость частот
- Способ охлаждения и класс изоляции
- Уровень эффективности и потери энергии
- Установка и условия эксплуатации
Правильная оценка этих факторов обеспечивает надёжность конструкции системы и стабильность её работы.
Инженерная интерпретация факторов отбора
Техническая оценка требует учета соотношения затрат, эффективности и долговечности. Инженеры анализируют затраты на весь срок службы, а не только первоначальную стоимость приобретения. Высокоэффективные конструкции позволяют значительно сократить энергопотребление в долгосрочной перспективе. Качество материалов влияет как на тепловые характеристики, так и на электрическую стабильность. Условия установки также влияют на срок службы и надежность оборудования. Сравнение данных помогает определить оптимальную конфигурацию для конкретных задач. При принятии решений учитываются как технические, так и экономические факторы. Правильный анализ обеспечивает надежное распределение электроэнергии в промышленных системах.
Часто задаваемые вопросы
В каких случаях обычно используется однофазный трансформатор мощностью 25 кВА?
Однофазный трансформатор мощностью 25 кВА широко используется в коммерческих зданиях и системах легкой промышленности. Он обеспечивает стабильное преобразование напряжения для цепей освещения и управляющего оборудования. Многие производственные цеха используют его для питания небольшого оборудования и вспомогательных систем. Инженеры выбирают его в тех случаях, когда при умеренной нагрузке требуется стабильное энергоснабжение. Устройство хорошо работает в локальных распределительных сетях при стабильных условиях эксплуатации. Правильная установка обеспечивает эффективную и надежную работу в течение длительного времени. Он не предназначен для крупных систем передачи электроэнергии или тяжелых промышленных нагрузок. Вместо этого он поддерживает вторичное распределение, где стабильность напряжения остается критически важной для работы.
Как рассчитать нагрузку для однофазного трансформатора мощностью 25 кВА?
Расчет нагрузки начинается с определения всех подключенных к системе электроприборов. Номинальная мощность каждого устройства пересчитывается в киловатты для обеспечения точности измерений. Инженеры предусматривают запас прочности с учетом пусковых токов и колебаний потребляемой мощности. Общая нагрузка должна оставаться ниже номинальной мощности трансформатора для обеспечения безопасной работы. Коррекция коэффициента мощности повышает точность расчетов в реальных условиях. Перегрузка приводит к увеличению тепловыделения и значительно сокращает срок службы оборудования. Правильная оценка нагрузки обеспечивает стабильное выходное напряжение и сводит к минимуму эксплуатационные риски. Точное планирование способствует эффективной работе системы и предотвращает непредвиденные сбои во время эксплуатации.
Каким стандартам должен соответствовать однофазный трансформатор мощностью 25 кВА?
Однофазный трансформатор мощностью 25 кВА должен соответствовать стандартам IEC 61558 и ANSI C57 в отношении безопасности и эксплуатационных характеристик. Стандарт IEC 61558 определяет требования к изоляции, предельные температуры и методы защиты. Серия стандартов ANSI C57 устанавливает процедуры испытаний и критерии эксплуатационных характеристик. Сертификация гарантирует, что устройство соответствует нормам электротехнической и механической безопасности. Системы защиты должны соответствовать правилам монтажа NEC и стандартам заземления IEEE. Перед отправкой производители проводят плановые и типовые испытания. Соответствие стандартам повышает надежность, стабильность и безопасность при эксплуатации. Соблюдение стандартов обеспечивает стабильную интеграцию в промышленные и коммерческие электрические системы.
