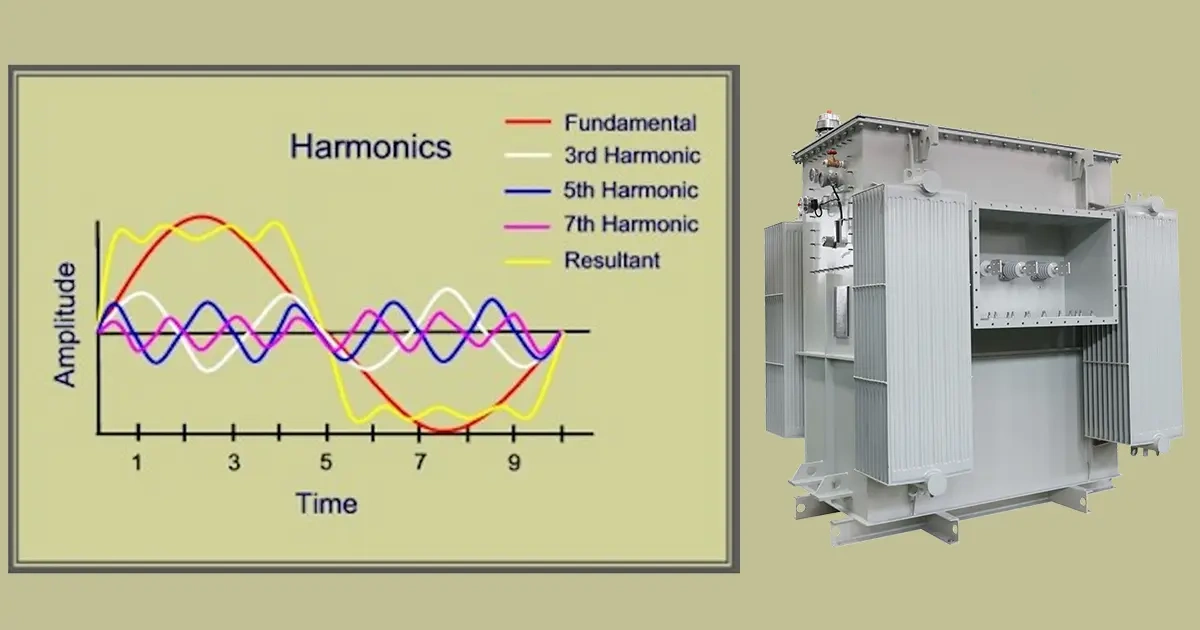

Трансформаторы класса K для центров обработки данных с использованием искусственного интеллекта
Трансформаторы класса K работают в электрических системах, в которых преобладает нелинейная цифровая инфраструктура. Центры обработки данных с ИИ создают постоянные гармонические искажения, поскольку серверы, графические процессоры и выпрямители потребляют импульсный ток вместо плавных синусоидальных сигналов. При тепловом проектировании стандартных трансформаторов предполагается практически линейное поведение нагрузки. Кластеры искусственного интеллекта постоянно нарушают это допущение. Гармонические токи повышают среднеквадратичные значения выше номинальных и вводят высокочастотные компоненты, которые усиливают вихревые потери. Трансформаторы класса K справляются с гармониками в центрах обработки данных искусственного интеллекта, выдерживая, а не уменьшая избыточное тепло, генерируемое нелинейными нагрузками, что предотвращает преждевременный отказ изоляции. Их философия проектирования сосредоточена на тепловой стойкости при искажениях, а не на коррекции формы сигнала.
Источники гармоник внутри инфраструктуры искусственного интеллекта
Современные центры обработки данных, использующие искусственный интеллект, в значительной степени полагаются на импульсные источники питания, выпрямительные мосты и модули преобразования энергии, встроенные в серверы. Каждое из этих устройств потребляет ток в виде узких импульсов, синхронизированных с пиками напряжения. Импульсный ток приводит к появлению гармонических частот, кратных основной частоте, включая доминантные третью, пятую и седьмую составляющие. Третьи и девятые гармоники накапливаются в нейтральном проводнике, вместо того чтобы гаситься. Стойки с графическими процессорами высокой плотности еще больше усугубляют нелинейный характер тока. Системы бесперебойного питания и аккумуляторные преобразователи также способствуют возникновению искажений. Растущая плотность стоек пропорционально увеличивает суммарный гармонический ток, создавая постоянную тепловую нагрузку на вышестоящие трансформаторы.
Почему гармонические токи вызывают перегрев
Термическая нагрузка возникает из-за того, что потери в меди растут пропорционально квадрату среднеквадратичного значения тока. Гармоники повышают среднеквадратичное значение тока даже при неизменной активной мощности. Высокочастотные составляющие также увеличивают потери на вихревые токи в обмотках и конструктивных элементах. При повышенных частотах гармоник эффект скин-эффекта становится более выраженным, концентрируя ток на поверхностях проводников. Соответственно возрастает паразитный поток в сердечнике и зажимных конструкциях. На нейтральных проводниках возникают сконцентрированные токи третьей гармоники, которые могут превышать нагрузку на фазные проводники. Совокупность этих механизмов приводит к значительному повышению температуры в горячих точках обмотки. При постоянном перегреве ускоряется старение изоляции, что сокращает срок службы трансформатора в системах искусственного освещения.
Конструктивная концепция трансформаторов серии K
Инженерная стратегия при разработке трансформаторов класса K направлена на обеспечение долговечности и термической устойчивости в условиях перегрузок. В них используются специальные, прочные конструкции, включая обмотки повышенной прочности, усовершенствованные системы охлаждения и увеличенные нейтрали, что позволяет безопасно справляться с высокими гармоническими токами от K-4 до K-20 и выше. Улучшенные системы изоляции выдерживают длительное воздействие более высоких рабочих температур без быстрого износа. Геометрия обмотки оптимизирована, часто с использованием нескольких параллельных проводников, для уменьшения скин-эффекта и ограничения чрезмерного нагрева от гармоник. Высококачественная сталь сердечника выдерживает более высокие плотности магнитного потока с меньшим риском локального насыщения. В отличие от трансформаторов с подавлением гармоник, которые активно гасят гармоники, устройства класса K рассчитаны на безопасную и предсказуемую работу в условиях искажений.
Улучшенная система теплоотвода и повышенная эффективность охлаждения
Эффективность охлаждения приобретает решающее значение в центрах обработки данных ИИ, работающих в непрерывном режиме с высокой загрузкой. Трансформаторы серии K обладают дополнительным тепловым запасом, позволяющим справляться с высокими потерями на вихревые токи, вызванными гармониками. Дополнительные вентиляционные каналы, оптимизированные траектории воздушного потока и увеличенное сечение проводников снижают нагрев при нелинейной нагрузке. В некоторых конструкциях с жидкостным наполнением используются современные изоляционные жидкости, такие как растительное масло FR3, которое обладает повышенной теплоемкостью и благоприятными экологическими характеристиками. Модели сухого типа с воздушным охлаждением могут оснащаться принудительной вентиляцией для стабилизации внутренней температуры. Улучшенное охлаждение не устраняет гармоники, но гарантирует, что тепло, генерируемое искажениями, остается в пределах, установленных для данного класса изоляции, во время пиковых нагрузок ИИ.
Одежда свободного кроя нейтральных оттенков и тройная гармоническая защита
Трехкратные гармоники представляют особую опасность в трехфазных четырехпроводных системах, питающих серверные стойки. Токи третьей и девятой гармоник идут в фазе и накапливаются в нулевом проводнике, вместо того чтобы гаситься. Серверные нагрузки на базе искусственного интеллекта генерируют значительные трехкратные составляющие из-за топологии своих выпрямителей. Стандартные нейтрали трансформаторов рассчитаны на симметричные синусоидальные условия и ограниченный ток нейтрали. Поэтому трансформаторы класса K оснащены более мощными нейтральными проводниками, номинальная мощность которых иногда достигает 200 процентов от мощности фазы, чтобы предотвратить перегрев. Такое усиление защищает от перегрева нейтрали и пробоя изоляции. Правильный подбор размера нейтрали становится крайне важным при планировании плотных кластеров ИИ с потенциалом быстрого расширения.
Логика выбора решений K-13 и K-20 для центров обработки данных
Выбор номинальной мощности зависит от доли и спектра нелинейных нагрузок на объекте. Трансформаторы серии K-13 обычно используются в средних и крупных дата-центрах, где наблюдается значительное гармоническое искажение, вызванное ИТ-оборудованием. Устройства серии K-20 предназначены для гипермасштабных ИИ-решений, в которых основную часть электрической нагрузки составляют кластеры графических процессоров (GPU) и стойки высокой плотности. Инженеры оценивают гармонические составляющие тока и применяют расчеты с учетом весового коэффициента K для определения подходящей номинальной мощности. Выбор номинальной мощности ниже требуемой создает риск хронического перегрева и сокращения срока службы. Выбор чрезмерно высокой номинальной мощности увеличивает капитальные затраты без соразмерной эксплуатационной выгоды. Точное определение гармонического профиля позволяет сбалансировать тепловую стойкость и экономическую эффективность инфраструктуры искусственного интеллекта.
Пример упрощённого сравнения гармонического тепла
Рассмотрим трансформатор, рассчитанный на основной ток 1000 ампер. Предположим, что вследствие нелинейной нагрузки общий среднеквадратичный ток увеличивается до 1150 ампер из-за гармонических составляющих. Потери в меди растут пропорционально квадрату величины тока. Базовый нагрев соответствует 1000 квадратных пропорциональных единиц. Гармонические условия приводят к 1150 квадратных единиц, что примерно в 1,32 раза превышает потери в меди. Дополнительные потери на вихревые токи от компонентов более высокой частоты еще больше усиливают повышение температуры. В этом сценарии стандартный трансформатор может превысить допустимую температуру изоляции. Трансформатор K-13 или K-20 имеет достаточную массу проводника и запас охлаждения, чтобы безопасно выдерживать повышенную тепловую нагрузку во время непрерывных циклов вычисления AI.
Смирение с гармониками или улучшение качества электроэнергии
Трансформаторы класса K защищают себя от повреждений, вызванных гармониками, но не улучшают общее качество электроэнергии на объекте. Они скорее выдерживают искажения, чем уменьшают искажения формы напряжения в распределительной сети. Трансформаторы с подавлением гармоник используют фазовое сдвижение для активного подавления определенных порядков гармоник. Конструкции класса K ориентированы на выдерживание нагревательного эффекта, вызванного искаженным током. Искажения напряжения на объекте остаются практически неизменными без дополнительных решений по фильтрации. Проектировщики центров обработки данных должны четко осознавать этот предел, чтобы избежать нереалистичных ожиданий. Если требуется улучшение качества электроэнергии на системном уровне, наряду с выбором трансформаторов класса K следует оценить дополнительные гармонические фильтры или стратегии подавления гармоник.
Основной контрольный список для оценки проектов центров обработки данных с использованием искусственного интеллекта
Основной контрольный список для оценки проектов центров обработки данных с использованием искусственного интеллекта
- Измерить полное гармоническое искажение тока при пиковой нагрузке AI
- Определить доминирующие гармонические порядки, включая компоненты 3-го и 5-го порядков
- Рассчитать среднеквадратичное значение тока с учетом гармонических составляющих
- Оценить процентную нагрузку на нулевой провод при возникновении искажений
- Определить прогнозируемое увеличение мощности нелинейных серверов
- Сверьте выбранный рейтинг K (например, K-13 или K-20) с рассчитанным спектром
- Проверить класс нагрева трансформатора и запас прочности изоляции
- Оценить способ охлаждения, включая воздушный поток или передовые варианты с использованием жидкости
- Подтвердить возможность мониторинга для обнаружения температурных аномалий
- Оценить необходимость установки дополнительного оборудования для подавления гармоник
Сравнительный обзор типов трансформаторов для нагрузок искусственного интеллекта
| Параметр | Стандартный трансформатор | Трансформатор класса K | Трансформатор подавления гармоник |
|---|---|---|---|
| Стратегия гармоничного развития | Не предназначено для искажения | Устойчив к гармоническому нагреву | Активно подавляет определенные гармоники |
| Нейтральная мощность | Стандартные размеры | До 200 % от номинальной мощности | Стандартный или усиленный |
| Запас охлаждения | Номинальный | Улучшенная тепловая конструкция | Зависит от конкретного приложения |
| Влияние на коэффициент нелинейных искажений напряжения | Без улучшений | Без улучшений | Снижает уровень целевых гармоник |
| Пригодность центров обработки данных для ИИ | Ограниченный | Готов к работе в условиях высокой плотности | Используется в случаях, когда требуется смягчение последствий |
Переход к этапу технической оценки
Понимание того, как трансформаторы класса K справляются с гармониками в центрах обработки данных ИИ, позволяет сформировать четкое базовое представление о ситуации. Они выдерживают искажения благодаря усиленным обмоткам, увеличенным по размеру нейтральным проводам, улучшенному охлаждению и усовершенствованным материалам сердечника. Классы K-13 и K-20 соответствуют типичным долям нелинейной нагрузки в современных центрах обработки данных ИИ. Упрощенные расчеты тепловыделения демонстрируют экспоненциальный рост потерь под воздействием гармоник. Сравнение с решениями по снижению гармоник проясняет функциональные ограничения. Следующий этап — промышленная и техническая оценка (рассмотрение), на котором детальное моделирование гармоник, проверка повышения температуры и анализ затрат на протяжении жизненного цикла помогают принять окончательные решения по техническим характеристикам.
Часто задаваемые вопросы
Помогают ли трансформаторы класса K снизить гармонические искажения в ЦОД с ИИ?
Трансформаторы класса K не снижают гармонические искажения в электрической системе. Их назначение заключается в том, чтобы выдерживать дополнительный нагрев, вызванный нелинейными нагрузками, а не в коррекции искажений формы сигнала. Общее гармоническое искажение напряжения на объекте останется практически неизменным, если не будет установлено фильтрующее оборудование. Эти трансформаторы оснащены усиленными обмотками, имеют улучшенную систему охлаждения и увеличенные сетевые нейтрали, что позволяет им безопасно выдерживать гармонические нагрузки. Если проект требует улучшения качества электроэнергии или снижения искажений напряжения, необходимо отдельно оценить трансформаторы, снижающие гармонические искажения, или активные фильтры. Устройства класса K в первую очередь защищают себя от преждевременного выхода изоляции из строя.
Почему в центрах искусственного интеллекта часто используются рейтинги K-13 и K-20?
Классификации K-13 и K-20 соответствуют уровням гармонической нагрузки, часто встречающимся в центрах обработки данных с высокой плотностью серверов. Объекты среднего масштаба со значительными, но контролируемыми нелинейными нагрузками часто соответствуют требованиям K-13. Гипермасштабные кластеры искусственного интеллекта с интенсивными нагрузками на графические процессоры генерируют более высокое содержание гармонических токов, что делает более подходящим рейтинг K-20. Инженеры рассчитывают спектры гармоник и применяют формулы с взвешенным коэффициентом K, чтобы сопоставить рейтинг с измеренным уровнем искажений. Выбор этих распространенных рейтингов обеспечивает баланс между долговечностью и экономической эффективностью. Более низкие рейтинги могут привести к перегреву при высокой нелинейной нагрузке, в то время как чрезмерно высокие рейтинги увеличивают капитальные затраты без дополнительных практических преимуществ.
Могут ли современные охлаждающие жидкости, такие как FR3, повысить устойчивость к гармоническим искажениям?
Современные изоляционные жидкости, такие как растительное масло FR3, повышают тепловые характеристики трансформаторов с жидкостным наполнением. Улучшенная теплоемкость и теплопроводность способствуют более стабильному распределению температуры при высоких гармонических потерях. Хотя FR3 само по себе не снижает гармонические искажения, оно помогает регулировать избыточное тепло, генерируемое нелинейными токами. Эта характеристика становится особенно ценной в условиях высокой плотности установки трансформаторов, работающих в непрерывном режиме вблизи номинальной мощности. Сочетание конструктивного усиления с коэффициентом K и современных охлаждающих сред повышает общую тепловую устойчивость. Инженерам по-прежнему следует тщательно оценивать спектр гармоник, поскольку улучшение охлаждения дополняет, но не заменяет правильный выбор коэффициента K.
