Что такое номинальные характеристики трансформаторов ONAN/ONAF и выбор мощности?
-
Познакомьтесь с номинальными характеристиками трансформаторов, ступенями охлаждения ONAN/ONAF, расчетом мощности в кВА и основными правилами выбора подходящего трансформатора.
1. Что такое номинальная мощность трансформатора?
Номинальная мощность трансформатора определяет максимальную нагрузку, которую устройство может выдержать при стабильных температурных условиях. Этот показатель отражает уровень тепловыделения, который обмотки и изоляция способны выдержать при работе устройства на полной мощности. Он служит ориентиром для правильного подбора оборудования как в распределительных сетях, так и в крупных промышленных сетях. При увеличении нагрузки выделяется тепло, которое ограничивает рабочие характеристики любой конструкции. Номинальная мощность помогает пользователям избежать перегрузок, сокращающих срок службы изоляции. Она также помогает проектировщикам сетей, которые должны согласовывать спрос и предложение в различных условиях эксплуатации. Значение указывается в кВА или МВА, поскольку оба формата отражают общую кажущуюся мощность. Такой подход позволяет сохранять стабильность номинальной мощности даже при изменении коэффициента мощности вследствие поведения системы. Кроме того, он дает проектировщикам единый способ сравнения различных моделей и типоразмеров.
2. Как выбрать номинальную мощность трансформатора?
Для выбора правильной номинальной мощности необходимо проанализировать целевую нагрузку, диапазон перепадов напряжения и температуру окружающей среды. Для продления срока службы система должна работать при нагрузке в пределах 70–85 % в режиме обычной эксплуатации. Высокие температуры окружающей среды снижают теплоотвод и повышают внутренние напряжения. Безопасная номинальная мощность помогает устройству поддерживать стабильную работу даже во время сезонных пиков нагрузки. Условия напряжения и местные правила электросети также влияют на выбор, поскольку они изменяют требования к изоляции. Номинальная мощность также должна обеспечивать кратковременную устойчивость к скачкам напряжения, поскольку многие системы приводят в действие двигатели или компрессоры. Эти нагрузки создают скачки напряжения, которые требуют высокой тепловой мощности.
Распределительный трансформатор
Распределительные трансформаторы работают вблизи конечных точек потребления и должны обеспечивать стабильную подачу напряжения низкого и среднего уровня в условиях постоянных нагрузочных циклов. При проектировании используются значения мощности в кВА, соответствующие суточным моделям потребления. В жилых районах часто встречаются номинальные мощности 25 кВА, 50 кВА и 100 кВА. Эти устройства должны быть устойчивы к воздействию таких факторов окружающей среды, как влажность, пыль и перепады температуры. Им также требуется стабильное регулирование напряжения, поскольку даже небольшие падения напряжения влияют на работу пользовательской электроники. Правильно подобранная номинальная мощность обеспечивает более плавную подачу напряжения в систему и меньшие потери при длительной ежедневной эксплуатации.
Мощный силовой трансформатор

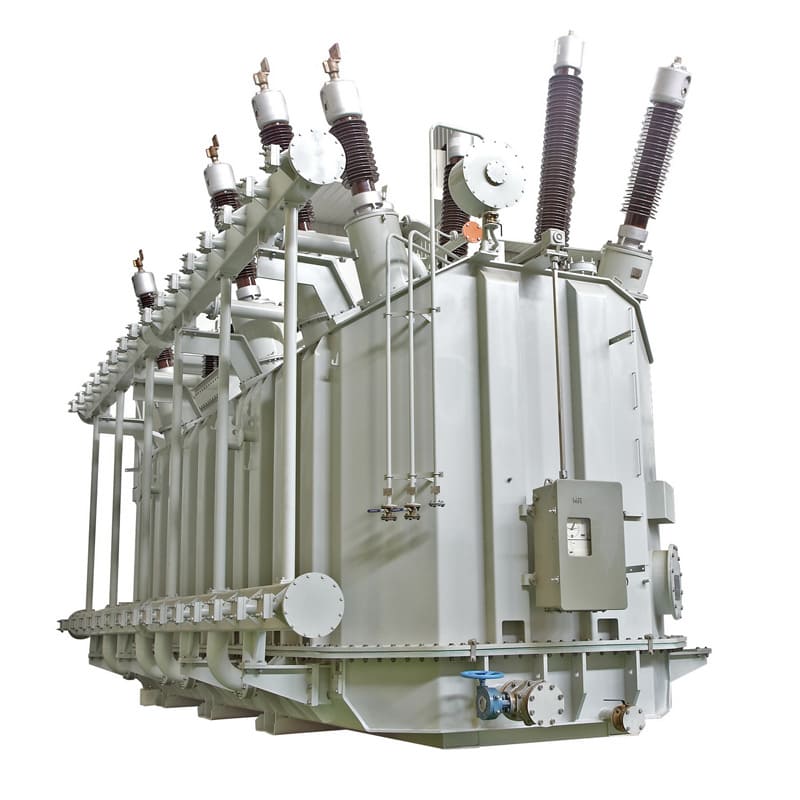

Мощные силовые трансформаторы обеспечивают передачу электроэнергии в больших объемах и должны соответствовать широкому диапазону выходных мощностей. Их конструкция отличается усиленной изоляцией, увеличенными зазорами и усовершенствованными системами охлаждения. Номинальная мощность обычно достигает нескольких МВА или десятков МВА. Эти агрегаты питают линии тяжелой промышленности, сети возобновляемых источников энергии или магистральные линии электропередачи. Правильно подобранная номинальная мощность защищает оборудование от перегрева в ходе длительных циклов эксплуатации. Кроме того, правильное значение номинальной мощности способствует поддержанию стабильности сети при выполнении коммутационных операций, возникновении неисправностей или сезонных переходах нагрузки.

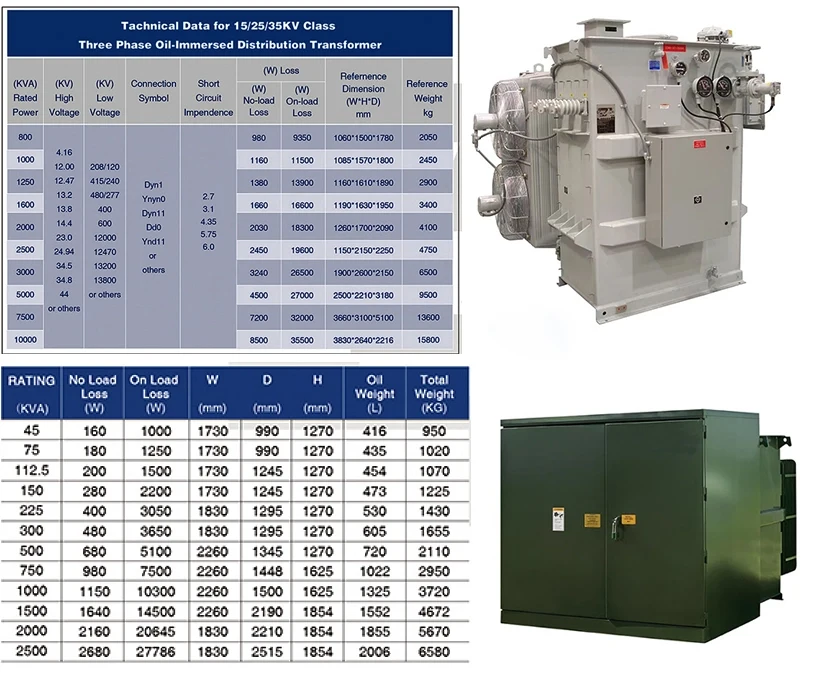

3. Таблица номинальных характеристик трансформаторов
| Тип трансформатора | Средняя оценка | Класс напряжения |
|---|---|---|
| Распространение | 25–500 кВА | ≤34,5 кВ |
| Средняя мощность | 500 кВА–5 МВА | ≤69 кВ |
| Большая мощность | 5–500 МВА | ≥69 кВ |
Краткое руководство по номинальным характеристикам трансформаторов
На приведенной выше таблице показаны диапазоны номинальных значений для основных групп трансформаторов. Каждая группа обслуживает отдельную точку в электрической цепи. Эти диапазоны служат ориентиром для инженеров, которым необходимо распределять нагрузку по нескольким точкам сети. Класс напряжения также имеет значение, поскольку конструкция изоляции меняется в зависимости от диапазона. Правильное использование таблицы позволяет избежать несоответствия между сечением проводников и выходной мощностью трансформатора. Кроме того, это позволяет удерживать потери в пределах заданного диапазона для обеспечения долговечной работы.
4. Какова номинальная мощность трансформатора ONAN ONAF?
Система классификации ONAN и ONAF описывает ступени охлаждения внутри масляных агрегатов. Система ONAN использует естественную циркуляцию масла и естественную циркуляцию воздуха. Тепло переносится по контурам естественной конвекции внутри бака. Система ONAF использует принудительную циркуляцию воздуха для усиления охлаждения при увеличении нагрузки. Оба метода обеспечивают контроль температуры, однако система ONAF обеспечивает более высокую производительность.
Номинальные характеристики трансформатора ONAN
Система ONAN обеспечивает первую ступень охлаждения. Масло перемещается за счет естественной конвекции, а тепло отводится наружу при естественной вентиляции. Конструкция обеспечивает стабильную работу при обычных суточных нагрузках. Кроме того, на этой ступени не работают вентиляторы принудительной вентиляции, что снижает уровень шума.
Номинальные характеристики трансформатора ONAF
Система ONAF оснащена вентиляторами принудительного охлаждения. Масло по-прежнему циркулирует самотеком, но вентиляторы обеспечивают обдув ребер радиатора. Это способствует более эффективному отводу тепла и повышению номинальной мощности. Кроме того, такая система позволяет выдерживать аварийные нагрузки, поскольку агрегат способен кратковременно работать с повышенной мощностью.
Номинальные характеристики трансформатора OFAF
Система OFAF оснащена насосами, которые обеспечивают принудительную циркуляцию масла через радиаторы. Такая конструкция позволяет выдерживать гораздо более высокие значения MVA. Кроме того, она снижает температуру в «горячих точках» при интенсивной промышленной эксплуатации.
Силовой трансформатор Kerun 44 кВ, 5/6,667 МВА, ONAN ONAF
| Параметр | Значение |
|---|---|
| Уровень напряжения | 44 кВ |
| Рейтинг ONAN | 5 MVA |
| Рейтинг ONAF | 6.667 MVA |
| Тип охлаждения | ОНАН/ОНАФ |
Краткий обзор этапа охлаждения в Керуне
В таблице показано, как ступени охлаждения влияют на номинальные характеристики отдельной модели. Ступень ONAF увеличивает допустимую нагрузку, поскольку принудительная вентиляция быстрее отводит тепло. Такая комбинация систем охлаждения помогает пользователям, которым требуется стабильная работа оборудования в периоды пиковых нагрузок. Кроме того, она помогает специалистам по планированию энергосистем справляться с сезонными нагрузками и чрезвычайными ситуациями, связанными с переключением нагрузки.
5. Почему номинальная мощность трансформатора указывается в кВА, а не в кВт?
Трансформаторы регулируют напряжение и ток, но не определяют коэффициент мощности. Коэффициент мощности зависит от нагрузки, подключенной к вторичной обмотке. Использование номинальной мощности в кВА обеспечивает постоянную номинальную величину, не зависящую от характера нагрузки. Этот метод помогает проектировщикам рассчитывать потери в меди и сердечнике. Кроме того, он дает операторам четкий ориентир при работе с изменяющимися условиями нагрузки, вызванными работой двигателей или инверторных систем. Номинальная мощность в кВт изменяется при изменении коэффициента мощности. Номинальная мощность в кВА остается постоянной при любых профилях нагрузки, что упрощает сравнение.
6. Как определить номинальную мощность трансформатора в кВА?
Номинальная мощность в кВА указана на заводской табличке каждой модели. Это значение учитывает совокупность напряжения и тока в обмотках. Операторы должны учитывать как первичные, так и вторичные значения, поскольку на каждой стороне наблюдается свой уровень напряжения. Производители также указывают на заводской табличке ступени охлаждения, поскольку каждая ступень рассчитана на определенную номинальную мощность. Пользователям следует ознакомиться со всеми ступенями перед установкой уровней нагрузки. Такая проверка помогает избежать перегрузки в период интенсивной сезонной эксплуатации.
7. Как рассчитать номинальную мощность трансформатора в кВА?
При расчете номинальной мощности в кВА используются основные формулы, описывающие мощность. Эти формулы позволяют сопоставить напряжение и ток при заданных условиях.
Формула расчета однофазной мощности в кВА
Формула:
S(кВА) = (V × I) / 1000
Формула расчета мощности трехфазной системы (кВА)
Формула:
S(кВА) = (√3 × U × I) / 1000
| Тип фазы | Напряжение | Текущий | Выходная мощность, кВА |
|---|---|---|---|
| Однофазный | 240 V | 100 A | 24 кВА |
| Трехфазный | 480 V | 50 A | 41,6 кВА |
Сводка расчётов по мощности в кВА
В таблице показано, как напряжение и ток определяют итоговую номинальную мощность. Однофазные устройства предназначены для простых бытовых сетей, а трехфазные — для тяжелых промышленных нагрузок. Правильное использование формул помогает операторам проверять предельные параметры системы. Кроме того, это позволяет избежать перегрева в периоды пикового спроса.
8. Каковы стандартные номинальные характеристики трансформаторов?
Во многих регионах сохраняются стандартные шкалы кВА и МВА для обеспечения совместимости. Эти стандарты помогают производителям привести конструкцию оборудования в соответствие с требованиями энергокомпаний. Кроме того, они помогают проектировщикам энергосистем равномерно распределять нагрузку. Стандартная конструкция также упрощает замену оборудования по истечении срока его службы.
Стандарт по номинальным характеристикам трансформаторов MVA для однофазных трансформаторов
| Уровень MVA | Типичные области применения |
|---|---|
| 1–5 МВА | Мелкая промышленность |
| 5–20 МВА | Средняя степень жесткости решетки |
| 20–100 МВА | Передача электроэнергии |
Краткое изложение стандартов по номинальной мощности трансформаторов
Стандартные номинальные уровни обеспечивают плавную интеграцию между зонами энергосистемы. Единые номинальные значения помогают производителям соблюдать единые проектные зазоры. Такая структура также способствует долгосрочному планированию расширения и модернизации оборудования.
9. Какова номинальная мощность трансформатора на 11 кВ?
В местных распределительных сетях используются системы напряжением 11 кВ. Эти системы обеспечивают питание как небольших промышленных потребителей, так и коммерческих зон. Номинальная мощность зависит от фазной схемы и способа охлаждения. На окончательный выбор также влияет нагрузка, поскольку в некоторых зонах наблюдаются более высокие сезонные пики.
Однофазный тип
Однофазные агрегаты на 11 кВ устанавливаются вблизи сельских районов или в районах с низкой плотностью населения. Их мощность варьируется от 25 кВА до 250 кВА. Эти агрегаты должны обеспечивать питание длинных линий, на которых возникают падения напряжения. Правильно подобранная мощность помогает снизить потери на длинных линиях электропередачи.
Трехфазная модель
Трехфазные модели на 11 кВ предназначены для обслуживания коммерческих объектов и промышленных парков. Номинальная мощность начинается от 100 кВА и достигает 2,5 МВА. Номинальная мощность зависит от плотности нагрузки двигателя и характеристик импульсных перенапряжений. Правильно подобранная номинальная мощность обеспечивает стабильное напряжение во время циклов запуска.
10. Как определить, имеет ли трансформатор номинальную мощность в кВА?
Каждое сертифицированное устройство снабжено заводской табличкой, на которой указана его выходная мощность в кВА. На табличке приведены такие ключевые параметры, как напряжение, ток, тип охлаждения, импеданс и частота. Табличка гарантирует соответствие отраслевым нормам. Кроме того, она помогает техническим специалистам при монтаже и обслуживании системы. Указанные технические характеристики позволяют проектировщикам быстро проверить, подходит ли данная модель для конкретной зоны.
11. Насколько эффективно может работать трансформатор?
Современные трансформаторы отличаются высоким КПД благодаря использованию усовершенствованных материалов сердечника и передовых конструкций обмоток. КПД повышается, когда потери остаются на низком уровне при любой нагрузке. Потери в меди возникают из-за тока, протекающего по обмоткам. Потери в сердечнике возникают в результате намагничивания стального сердечника. Оба этих фактора определяют конечный КПД. Более высокие номинальные параметры требуют использования более прочных конструкций сердечника, способных сохранять стабильность в течение длительного времени.
12. Как повысить эффективность и номинальную мощность трансформаторов?
Инженеры могут повысить эффективность за счет использования более качественной стали сердечника и более толстых проводников. Системы охлаждения также способствуют повышению производительности, поскольку позволяют контролировать температуру в зонах перегрева. Операторы могут повысить эффективность за счет снижения уровня гармоник и улучшения качества напряжения в системе. Стабильное напряжение снижает нагрузку на обмотки. Чистые соединения также способствуют повышению эффективности, поскольку уменьшают нагрев в местах соединений. Регулярное техническое обслуживание позволяет поддерживать детали в исправном состоянии и защищает изоляцию от повреждений.
Перечень основных методов повышения эффективности
-
Повысить качество основного материала
-
Используйте более толстые медные или алюминиевые провода
-
Улучшение систем охлаждения
-
Снизить гармонические искажения
Краткий отчет о повышении эффективности
В списке приведены основные методы, позволяющие продлить срок службы системы и снизить совокупные потери. Использование более качественных материалов увеличивает запас прочности при длительных циклах нагрузки. Улучшенная система охлаждения стабилизирует температуру и защищает изоляцию. Снижение уровня гармоник обеспечивает стабильность тока и уменьшает нагрев в уязвимых точках.
13. В чём заключается разница между однофазными и трёхфазными номинальными значениями мощности в кВА?
Однофазные номинальные характеристики подходят для простых сетей и меньших суммарных нагрузок. Трехфазные номинальные характеристики позволяют выдерживать более высокие нагрузки, поскольку ток равномерно распределяется между тремя наборами обмоток. Такая конструкция повышает тепловую мощность и обеспечивает более высокую производительность в кВА. Кроме того, она обеспечивает более стабильное напряжение, поскольку трехфазное питание поддерживает стабильную форму сигнала. Правильный выбор номинальных характеристик зависит от типа нагрузки и масштаба электрической сети.
14. Почему стоит выбрать интеллектуальный трансформатор управления Kerun?
Компания Kerun производит передовые трансформаторные решения, уделяя особое внимание стабильности выходных характеристик и длительному сроку службы. Конструкции включают в себя высококачественные системы изоляции, сталь высшего сорта для сердечника и эффективные системы охлаждения. Kerun также предлагает гибкие варианты номинальных характеристик, подходящие как для распределительных, так и для промышленных сетей. На каждом этапе производственного процесса осуществляется строгий контроль качества. Это позволяет пользователям работать с меньшим риском и с более высоким запасом прочности. Кроме того, Kerun предоставляет надежную техническую поддержку для удовлетворения индивидуальных требований к номинальным характеристикам и для сложных сетевых решений.
Часто задаваемые вопросы
1. Как выбрать правильную номинальную мощность в кВА для новой установки?
Необходимо соотнести номинальную мощность в кВА с предполагаемой нагрузкой и диапазоном температур окружающей среды. Система, работающая в диапазоне от 70% до 85% от номинальной мощности, демонстрирует более длительный срок службы. На выбор также влияют сезонные условия, поскольку при увеличении тока повышается тепловыделение. Мощные системы охлаждения позволяют использовать более высокие номинальные мощности и обеспечивают более длительные циклы эксплуатации. Важно учитывать пиковые нагрузки, поскольку они вызывают скачки температуры, особенно в компрессорах или двигателях. Правильно подобранная мощность защищает изоляцию, стабилизирует напряжение и обеспечивает стабильное качество работы на протяжении многих лет.
2. Почему показатель рейтинга повышается при переходе трансформатора с режима охлаждения ONAN на режим ONAF?
Режим ONAF обеспечивает принудительную циркуляцию воздуха с помощью внешних вентиляторов. Эти вентиляторы усиливают отвод тепла от ребер радиатора и стабилизируют температуру масла даже при высокой нагрузке. Естественная конвекция в режиме ONAN ограничивает теплообмен, поскольку основана на медленном движении масла. Принудительная циркуляция воздуха расширяет границы безопасной нагрузки. Стадия ONAF поддерживает более высокую мощность в кВА, поскольку тепло быстрее удаляется из системы. Такая конструкция помогает промышленным сетям, которые сталкиваются с интенсивными циклами скачков напряжения или длительными пиковыми нагрузками. Это изменение также защищает изоляцию обмотки от вредных перегревов.
3. Как убедиться, что трансформатор работает в пределах допустимых номинальных значений?
Необходимо контролировать рост температуры, уровень масла, состояние ступеней охлаждения и процентную нагрузку. Показания температуры позволяют определить, удерживается ли внутреннее тепло в допустимых пределах. Уровень масла указывает на то, работает ли система охлаждения в соответствии с проектными требованиями. Процентная нагрузка подтверждает, приближается ли система к пределу тепловой нагрузки. Современные агрегаты также оснащены датчиками, отслеживающими температуру обмоток. Показания этих датчиков помогают выявлять проблемы на ранней стадии, прежде чем они перерастут в отказы. Регулярные проверки обеспечивают стабильную работу системы и предотвращают перегрузки, сокращающие срок службы изоляции.
